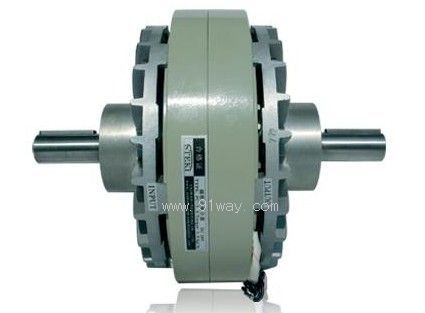

产品名称: FL型轴对轴安装磁粉离合器
型号规格: FL型轴对轴安装磁粉离合器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 磁粉离合器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FL型轴对轴安装磁粉离合器产品详细说明:
FL型轴对轴安装磁粉离合器技术参数:


技术参数 FL-0.2 FL-0.6 FL-1.2 FL-2.5 FL-5 FL-10 FL-20 FL-40
额定转矩(N.m) 2 6 12 25 50 100 200 400
激磁电流(A) 0.6 0.9 1 2 2.3 2.5 2.5 3
允许滑差功率(KW)> 0.026 0.065 0.085 0.12 0.3 0.46 0.7 1
重量(kg) 6.5 7.5 9 10 15 42 65 105

磁粉离合器额定转矩大于400N.m时额定电压为DC36V,
其余额定电压为DC24V

规格
型号
额定
转矩
N.m
滑差
功率
W
激磁
电流
A
许用
转速r/min
外型尺寸 轴联结尺寸 止口支撑尺寸
D L d(h7) b(p7) L1 L2 L3 D1 D2(g7) d1*深度
FL5 5 90 0.9 1500 140 146 12 4 25 3 6 64 42 M5*10
FL10 10 120 1 1500 152 156 14 5 25 3 8 64 42 M6*10
FL25 25 200 2 1500 186 186 20 6 36 3 10 78 55 M6*10
FL50 50 300 2.3 1500 220 220 25 8 42 4 10 100 74 M6*12
FL100 100 450 2.5 1500 290 280 30 8 58 3 10 140 100 M10*14
FL200 200 720 2.5 1000 336 296 35 10 58 3 10 150 110 M10*15
FL400 400 1000 3 1000 398 416 45 14 82 6 25 200 130 M12*18
FL630 630 1300 3 750 406 462 60 18 105 6 33 200 160 M12*20
FL1000 1000 1800 3 750 486 562 70 20 105 7 36 200 160 M12*30
FL1500 1500 2100 3 750 520 602 70 20 105 7 40 260 185 M16*30
FL2000 2000 2400 3 450 596 716 80 22 130 8 45 300 200 M20*35

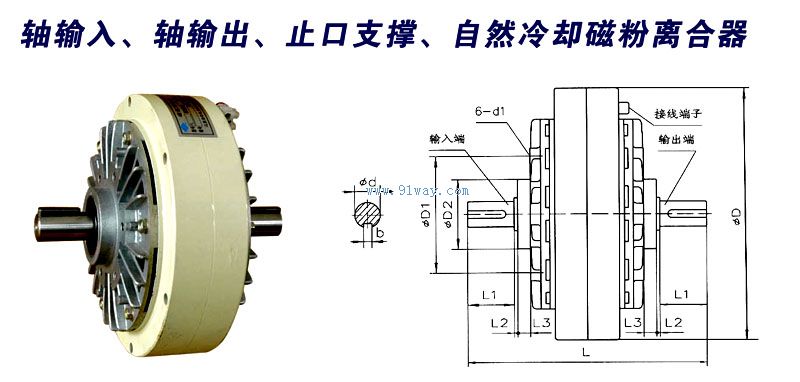

FL型轴对轴安装磁粉离合器外形及安装尺寸

FL型轴对轴安装磁粉离合器
