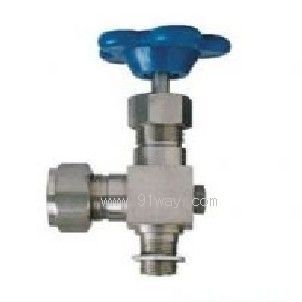

JX49W/H液位计针型阀产品详细说明：

JX49W/H液位计针型阀是装在液位计两端的一种针型阀产品，也称液位计针型阀。产品有法兰和螺纹两种，本产品属于法兰型的。

产品特点：
JX49W液位计结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且操作简便、迅速， JX49W/H液位计针形（型）截止阀广泛使用于水,油,气等腐蚀性与非腐蚀性介质。

性能参数：

试验项目	压力值
公称压力	16
壳体试验	24
密封试验	17.6
气压试验	9.6
适用温度	≤180℃
适用介质	水、蒸汽

JX49W/H液位计针型阀零部件材质：

零件名称	材质
法兰	20# A105 SS304 SS304L SS316 SS316L
管接头	20# A105 SS304 SS304L SS316 SS316L
密封圈	橡胶
卡套	20# A105 SS304 SS304L SS316 SS316L
阀体	20# A105 SS304 SS304L SS316 SS316L
填料垫	PTFE 柔性石墨 金属盘根
填料	PTFE 柔性石墨
填料压盖	20# A105 SS304 SS304L SS316 SS316L
锁紧螺母	20# A105 SS304 SS304L SS316 SS316L
阀杆	20# A105 SS304 SS304L SS316 SS316L
手轮	20# A105 SS304 SS304L SS316 SS316L
带帽螺母	20# A105 SS304 SS304L SS316 SS316L

JX49W/H液位计针型阀外形尺寸：

型号	D0	D2	D3	H	H1
JX49W/H-1	ø19	ø96	ø60	97.5	47
JX49W/H-2	ø19	ø104	ø60	97.5	49
JX49W/H-3	ø19	ø112	ø60	97.5	47
