产品简介:
(点击小图查看大图)
JY-BG铝包钢芯铝绞线用液压对接接续管产品详细说明:
JY-BG铝包钢芯铝绞线用液压对接接续管

型号 适用导线 主要尺寸(mm) 握力(≥kN) 重量(kg)
D1 D2 L1 L2
JY-185/45BG JL/LB20A-185/45 36 18 600 260 76.2 1.6
JY-240/30BG JL/LB20A-240/30 38 20 560 200 72.0 1.35
JY-240/40BG JL/LB20A-240/40 38 22 610 220 79.0 1.40
JY-240/55BG JL/LB20A-240/55 38 22 680 300 97.0 1.50
JY-300/15BG JL/LB20A-300/15 42 18 610 160 65.0 1.60
JY-300/20BG JL/LB20A-300/20 42 20 620 180 72.0 1.70
JY-300/25BG JL/LB20A-300/25 42 20 640 200 79.5 1.75
JY-300/40BG JL/LB20A-300/40 42 20 660 220 88.0 1.80
JY-300/50BG JL/LB20A-300/50 42 22 700 260 98.5 1.90
JY-300/70BG JL/LB20A-300/70 45 24 750 320 122.0 2.20
JY-400/20BG JL/LB20A-400/20 48 20 680 180 84.0 2.10
JY-400/25BG JL/LB20A-400/25 48 20 700 200 91.0 2.20
JY-400/35BG JL/LB20A-400/35 48 20 750 270 99.0 2.45
JY-400/50BG JL/LB20A-400/50 48 20 775 290 117.0 2.60
JY-400/65BG JL/LB20A-400/65 48 26 780 300 128.5 2.80

型号 适用导线 主要尺寸(mm) 握力(≥kN) 重量(kg)
D d L L1
JY-50/30BG JL/LB20A-50/30 32 16 430 210 41 0.90
JY-70/40BG JL/LB20A-70/40 34 16 430 210 56 0.90
JY-95/55BG JL/LB20A-95/55 36 20 500 260 75 1.40
JY-120/70BG JL/LB20A-120/70 36 22 570 290 94 1.50

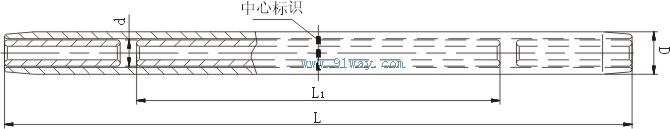

JY-BG铝包钢芯铝绞线用液压对接接续管安装尺寸

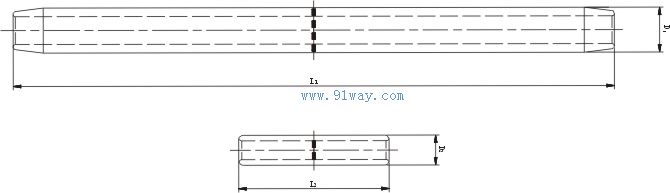

JY-BG铝包钢芯铝绞线用液压对接接续管安装示意图

JY-BG铝包钢芯铝绞线用液压对接接续管(暂无图片)
