产品名称：

QT6B系列联动控制台

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 主令控制器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

QT6B系列联动控制台产品详细说明：

QT6B系列联运控制台（以下简称联动台）适用于交流50HZ电压380V以下和直流电压220V以下的电力线路或控制线路中，控制起重运输机械和类似条件的电气设备中的电动机起动、调速、制动和换向。
联动台适用于下列环境中：
1、周围空气温度不超过+40℃，而在24小时周期内的平均温度不超过35℃，周围温度的下限是-5℃。
2、海拔高度不超过2000米。
3、安装地点空气清洁，最湿月的平均最大相对湿度不超过90%，则该月的平均最低温度不超过+25℃，允许由于温度变化发生在产品表面的凝露。
4、污染等级为3级。
5、安装类别为III类。

联动台型号及意义:

结构概述

QT6B系列控制台由保护式的左、右控制箱，活动式座椅和脚踏开关组成。右箱装有信号灯、电锁和紧急开关。左箱装有起动停止按钮，或由用户提供布置方案。
联动台所用触头组共有直流10安、交流10安、32安、63安等四种规格。
联动控制箱分三部分：操纵、传动机构部分、凸轮、触头洗头和箱体部分。
操纵手柄是球形。为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有零位自锁装置。手柄由上下两半球组成，只有提握下半球时，才能使手柄离开零位，操动机构。但手柄一旦离开零位，即可将下半球松开，继续操作。若经常采用反接制动停车，感到操纵不便时，可将手柄下半球提起再顺时针旋转，使下半球固定在提起位置，使零位自锁装置不起作用。六机构后手柄有下按式的零位自锁装置。
机械传动部份装在箱体上部的罩内，该传动机构分为单手柄联动操纵机构、抓斗双手柄操纵机构、主付钩双手柄操纵机构、单手柄操纵以及但受水平操纵机构。手柄运动都是用直齿轮传动凸轮轴的。控制其的凸轮轴均为立式布置。传动部份各支点全部用滚动轴承，以降低功率损耗。
定位棘轮是由3毫米厚钢板冲压而成的，并经过处理而获得较高耐磨性。棘轮上冲有六个定位孔，定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数。在左右各六档的范围内，挡位数可以任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操纵力在许可的范围内。
凸轮为黑色酚醛注射料，其结构为插入式，这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台大拆大卸。
不同电流等级的触头组除银触头点不同外，其余结构及安装尺寸全部相同，以方便用户维修更换。触头系统全部采用双断点式，增加触头灭弧性，延长其使用寿命。
箱体有2毫米钢板制成，四周均可开启，供配线和维修用，传动机构和触头系统可以一起从箱体内取出。
坐座底脚不固定，可以任意挪动，坐椅上下可调，左右可转，靠背可舒适地托垫于人体的腰背部，并可随人体前后倾斜。
脚踏开关为防尘式，内装LX3~11K行程开关，用于交流380V，直流220V，额定发热电流为6A。触头数为一付常开，一付常闭。该脚踏开关适用于控制音响装置。
脚踏开关在配线和维修时，首先按下脚踏开关由两侧面轴销，取下踏盖然后方可卸下螺钉将盖打开。
技术数据

手柄操作力：10安控制机构不大于30N，32安，63安控制机构不大于40N。
最多控制档位：左右各六档
最多控制回路数：17个。
10安触头组的电气性能符合主令控制器的技术标准，32安和63安触头组的电气性能均符合凸轮控制器的技术标准和相应的控制容量。即32安触头组可直接控制7.5千瓦及以下的绕线式电动机。63安触头组可直接控制22千瓦及以下的绕线式电动机。
联动台可根据使用单位的要求，来决定手柄位置和相应机构的触头分合程序。
联动台常用规格见表1。触头元件分合程序汇总见表2。
联动台一般均装有适当数量的备用触头组。
联动台规格表

联动台型号

左纵机构左横机构右纵机构右横机构左右机构右后机构

附注

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

QT6B-021/1

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-32/5

QT6B-021/2

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-120/3

吊钩

PQR2.4

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-022/4

主钩

KTJ15-63/1

付钩

PQR2.4

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-121/5

主钩

PQR2.4

付钩

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-211/6

主钩

PQR2.4

付钩

PQR2.4

小车

KTJ15-32/1

大车

PQR1.3.5

QT6B-301/7

主钩

PQR2.4

付钩

PQR2.4

小车

KTJ15-32/1

大车

PQR1.3.5

QT6B-210/8

吊钩

PQR2.4

KTJ15-63/5

小车

KTJ15-32/1

大车

PQR1.3.5

QT6B-301/9

主钩

PQR2.4

付钩

KTJ15-63/2

小车

KTJ15-63/1

大车

PQR1.3.5

QT6B-400/10

主钩

PQR2.4

付钩

PQR1.3.5

小车

PQR1.3.5

大车

PQR1.3.5

QT6B-012/11

小车

KTJ15-32/1

大车

PQR2.4

吊钩

KTJ15-63/1

QT6B-013/12

小车

KTJ15-32/1

大车

KTJ15-63/5

主钩

KTJ15-63/1

付钩

KTJ15-63/1

QT6B-400/13

小车

PQR1.3.5

大车

PQR1.3.5

主钩

PQR2.4

回转

PQR1.3.5

QT6B-400/14

小车

PQR1.3.5

付钩

KTJ15-32/1

主钩

PQR2.4

大车

PQR1.3.5

QT6B-211/15

小车

KTJ15-32/5

大车

PQR2.4

PQR6抓斗双手柄

QT6B-202/16

小车

KTJ15-63/1

大车

PQR2.4

主钩

PQR2.4

付钩

KTJ15-63/1

QT6B-040/17

小车

KTJ15-32/1

大车

KTJ15-32/2

KTJ15-32/1抓斗双手柄

QT6B-121/18

付钩

KTJ15-63/1

主钩

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-211/19

付钩

KTJ15-63/1

主钩

PQR1.3.5

小车

KTJ15-32/1

大车

PQR1.3.5

QT6B-022/20

小车

KTJ15-32/1

大车

PQR1.3.5

主钩

KTJ15-63/1

付钩

KTJ15-63/1

QT6B-300/21

吊钩

PHH2-100

PQR1.3.5

变幅

PHH2-100

回转

PHH2-100

QT6B-400/22

大车

PQR1.3.5

回转

主钩

PQR2.4

小车

PQR1.3.5

直流220伏

QT6B-400/23

小车

PQR1.3.5

大车

KTJ15-63/1

PQR6抓斗双手柄

QT6B-301/24

小车

KTJ15-63/1

大车

PQR2.4主付双手柄

QT6B-012/25

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-63/2

QT6B-112/26

主钩

PQR2.4

付钩

小车

KTJ15-32/1

大车

KTJ15-63/2

QT6B-021/27

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-32/1

QT6B-012/28

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-63/5

QT6B-012/29

吊钩

KTJ15-63/1

小车

KTJ15-32/1

大车

KTJ15-63/1

QT6B-013/30

付钩

KTJ15-63/1

主钩

60/W

小车

KTJ15-32/1

大车

KTJ15-63/5

QT6B-021/31

吊钩

60/W

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-012/32

吊钩

60/W

10/W

小车

KTJ15-32/1

大车

KTJ15-63/2

QT6B-031/33

付钩

25/W

主钩

10/W

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-022/34

付钩

60/W

主钩

10/W

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-130/35

付钩

25/W

主钩

10/W

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-121/36

付钩

25/W

主钩

KTJ15-63/5

小车

KTJ15-32/1

大车

KTJ15-63/2

QT6B-121/37

付钩

60/W

主钩

KTJ15-32/1

小车

KTJ15-32/1

大车

KTJ15-32/2

QT6B-121/38

付钩

60/W

主钩

KTJ15-63/2

小车

KTJ15-32/1

大车

KTJ15-63/2

QT6B-112/39

小车

KTJ15-32/1

大车

KTJ15-63/1

付钩

KTJ15-63/1

主钩

PQR2.4

主付钩双手柄

QT6B-030/40

小车

KTJ15-32/1

大车

吊钩

KTJ15-32/1

QT6B-013/41

小车

KTJ15-32/1

大车

KTJ15-63/1主付钩双手柄

QT6B-013/42

小车

KTJ15-32/1

大车

KTJ15-63/1抓斗双手柄

联动台型号

左纵机构左横机构右纵机构右横机构左右机构右后机构

附注

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

用途

触头分合程序

QT6B-400/43

小车

PQR1.3.5

大车

PQR1.3.5

PQR6抓斗双手柄

直流220伏

QT6B-211/44

小车

KTJ15-32/1

大车

KTJ15-63/1

PQR6抓斗双手柄

QT6B-022/45

小车

KTJ15-32/1

大车

KTJ15-32/1

付钩

KTJ15-63/1

主钩

KTJ15-63/1

QT6B-022/46

主钩

KTJ15-63/1

付钩

KTJ15-63/1

小车

KTJ15-32/5

大车

KTJ15-32/5

QT6B-211/47

小车

KTJ15-32/1

大车

KTJ15-63/5

PQR6抓斗双手柄

增加一个启动二个停止共增加三个LA2按钮

QT6B-120/48

小车

KTJ15-32/1

大车

PQR1.3.5

吊钩

KTJ15-32/1

QT6B-012/49

吊钩

KTJ15-63/5

小车

KTJ15-32/5

大车

KTJ15-63/5

QT6B-111/51	吊钩	PQR2.4			小车	KTJ15-32/1	大车	KTJ15-63/2
QT6B-112/52	主钩	PQR2.4	付钩	KTJ15-63/1	小车	KTJ15-32/1	大车	KTJ15-63/5
QT6B-012/53	吊钩	KTJ15-63/2			小车	KTJ15-32/1	大车	KTJ15-63/5
QT6B-111/54	吊钩	PQR2.4			小车	KTJ15-32/1	大车	KTJ15-63/1
QT6B-111/55	吊钩	PQR2.4			小车	KTJ15-32/1	大车	KTJ15-63/5
QT6B-021/56	小车	KTJ15-32/13F	大车	KTJ15-32/14F	吊钩	KTJ15-32/13F
QT6B-012/57	小车	KTJ15-32/13F	大车	KTJ15-32/14F	吊钩	KTJ15-32/13F
QT6B-013/58	小车	KTJ15-32/13F	大车	KTJ15-32/14F	付钩	KTJ15-32/13F	主钩	KTJ15-32/13F	主付钩双手柄
QT6B-112/59	小车	KTJ15-32/13F	大车	KTJ15-32/14F	付钩	KTJ15-32/13F	主钩	PQR2	主付钩双手柄
QT6B-112/60	小车	KTJ15-32/13F	大车	KTJ15-32/14F	付钩	KTJ15-32/13F	主钩	PQR2	主付钩双手柄
QT6B-111/61	小车	KTJ15-32/13F	大车	355	吊钩	KTJ15-32/13F
QT6B-112/62	小车	KTJ15-32/13F	大车	355	付钩	KTJ15-32/13F	主钩	KF10-60/13F	主付钩双手柄
QT6B-021/101	吊钩	KTJ15-32/1			小车	KTJ15-32/1	大车	KTJ15-63/5
QT6B-112/102	付钩	KTJ15-63/1	主钩	KTJ15-63/1	小车	KTJ15-32/1	大车	PQR1.3.5
QT6B-400/103	小车	PQR1.3.5	大车	PQR1.3.5		PQS1主付钩双手柄
QT6B-211/104	小车	KTJ15-32/1	大车	KTJ15-63/5		PQR6抓斗双手柄			直流220伏
QT6B-013/105	小车	KTJ15-32/1	大车	KTJ15-63/1		KTJ15-63/1主付钩双手柄
QT6B-112/106	小车	KTJ15-32/1	大车	KTJ15-63/5	付钩	KTJ15-63/1	主钩	LK1-12/90

QT6B-600/1

小车

PQR1.3.5

大车

PQR1.3.5

主钩

PQR2.4

付钩

PQR2.4

付小车

PQR1.3.5

登钢

PQR2.4

QT6B-600/2

付钩

PQR2.4

大车

PQR1.3.5

付钩

PQR2.4

大车

PQR1.3.5

付小车

PQR1.3.5

付钩2

PQR2.4

QT6B1-600/3

大车

PQR1.3.5

小车

PQR1.3.5

主钩

PQR1.3.5

回转

PQR1.3.5

翻耙

PQR1.3.5

电磁

PQR1.3.5

表2触头元件分合程序汇总表

控制器档位

触头元件序号

向后、向左、下降

上升、向右、向前

31	×	×	×				×	×	×	×
32	×	×					×	×	×	×
33			×	×	×		×	×	×	×
34				×	×		×	×	×	×
35					×		×	×	×	×
36				×			×	×	×	×
37			×				×	×	×	×
38	×	×	×					×	×	×
39	×	×						×	×	×
40	×	×							×	×
41	×								×	×
42	×					×	×	×
43	×	××				×	×	×
44	×	×				×	×	×
45						×	×	×
46						×	×	×
47						×	×	×
48							×	×
49								×
50

触头元件序号	控制器档位
	向后、向左、下降						上升、向右、向前
	5	4	3	2	1	0	1	2	3	4	5
51								×
52							×
53					×	×	×	×
54				×	×		×	×	×
55					×		×	×
56					×						×
57				×	×					×	×
58
59
60
61	×	×	×	×	×	×	×	×	×	×
62	×	×	×	×	×	×	×	×	×
63	×	×	×	×	×	×	×	×
64	×	×	×	×	×	×	×
65	×	×	×	×
67	×	×	×
68	×	×	×	×	×	×		×	×	×
69	×	×	×	×	×	×			×	×

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

QT6B-600/1

小车

PQR1.3.5

大车

PQR1.3.5

主钩

PQR2.4

付钩

PQR2.4

付小车

PQR1.3.5

登钢

PQR2.4

安装、调整及维护

1、联动台应用安装螺钉固定。
2、按照电气原理图的要求，分别逐档操作联动台，观察触头的分合是否与触头分合程序表相符，如有不符，应予以调整或更换凸轮片。
3、在通电前必须检查电动机、电阻器和控制屏等有关电气了系统的接线是否正确，接地是否可靠。对于主令式联动台在通电前应将控制屏主开关断开，只操纵控制回路，来观察和各种触器的运行程序是否正确。
4、通电后应按相应凸轮控制器和控制屏说明书细心检查电动机运行情况，若有差异应立即切断电源，待查明原因后方可继续通电。
5、联动台应按以下经常检查维修：
1）所有螺钉联接部分必须紧固，特别是触头接线螺钉；
2）磨擦部分应经常保持一定的润滑；
3）触头工作表面应无明显的熔斑，烧熔的部位可用细锉刀精心修理，不允许使用砂纸。对于10安直流触头组在更换触头时，磁钢必须按以下极性装配；
4）损坏的零件极时更换。

外形及安装尺寸

联动台和各型控制箱的外形及安装尺寸分别见图1、2、3、4、5、6。非标准联动台和控制箱另见说明。脚踏开关结构和外形尺寸见图7。

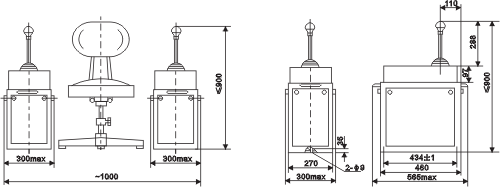

图1联动台外形图图21型、2型控制箱（1型内装1个控制器、2型内装2个控制器）

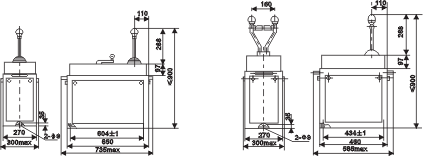

图33型控制箱（内装3控制器）图44型控制箱（抓斗双手柄，内装2个控制器）

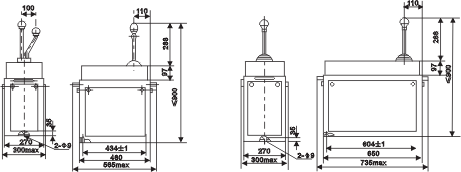

图55型控制箱（主付钩双手柄，内装2个控制箱）

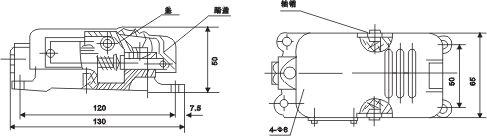

图7脚踏开关结构和外形尺寸图

订货须知

根据用户要求，联动台可以组成多种不同的形式。如表1所列联动台符合使用要求时，只须写明产品型号即可订货。否则需对以下几项提出要求：
1、对于手柄所控机构和触头分合程序的要求：
联动台有多个操纵机构，一般分为左纵机构、左横机构、右纵机构、右横机构、左后机构、右后机构等。订货时须指明机构的用途以及相应的触头分合程序（包括控制档位，触头元件序号见表2），对采用表3中的标准控制线路时须写明控制器（屏）型号。若选表4中的分合程序时只写明编号即可。
2、对触头容量等级的要求：除采用标准凸轮控制器和控制屏线路外，若选用其他线路时，须提出触头容量等级或所控电动机容量。如不供上述要求时，则均按控制线中选择交流380伏，10安触头（控制回路为直流时必须注明）。
3、对附件的要求：

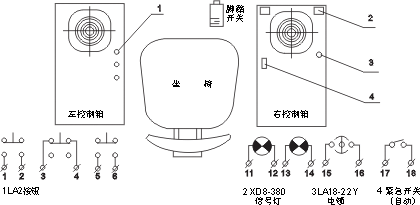

如用户对附件无特殊要求，一般常按图8带附件和接线。若上述规格数量不能满足要求时，用户对所需附件提出型号，数量和用途的要求。需要安装仪表和其他较大型元件时，可选用6型控制箱。

4、对控制箱型式的要求：
控制箱型式共有6种，选用1型---3型控制箱时仅说明前三条即可，不必再指箱型。如选用4型---6型非标准控制相时，均需指出控制箱型式。
订货示例：
例1：联动台QT6B-021/1

例2：

机构位置	用途	触头分合程序	附注
左纵机构	主钩	172
左横机构	付钩	KTJ15-63/1
右纵机构	小车	KTJ15-32/1
右横机构	大车	PQR1

例3：

机构位置	用途	触头分合程序	附注
左纵机构	小车	KTJ15-63/1
左横机构	大车	PQR1
右纵机构	抓斗双手柄	PQR6
右横机构	（4型控制箱）	PQR6

例4：

机构位置	用途	触头分合程序	附注
左纵机构	主钩	169	直流220V，10A
左横机构	回转	171	直流220V，10A
右纵机构	小车	171	直流220V，10A
右横机构	大车	171	直流220V，10A
左后机构	开闭	171	直流220V，10A
右后机构	付钩	170	直流220V，10A

例5：

机构位置	用途	触头分合程序	附注
左纵机构	变幅	见附图	6型控制箱
左横机构	回转	213	6型控制箱
右纵机构	升降	见附图	6型控制箱自动复位
右横机构	抓斗	213	6型控制箱自动复位

变幅机构分合程序表

档位	触头元件序号
减幅增幅	触头元件序号
33	1．6．4．5．7．8

升降机构分合程序表

档位	触头元件序号
下降上升	触头元件序号
22	1．6．4．5．7

左控制箱装DZ10-100/200自动开关
右控制箱装DZ10-600/337自动开关

表4非标准线路联动台触头分合程序表

编号	挡位			触头元件序号
编号	下降向左向右	上升向右向前	触头元件数量	触头元件序号
163	5	5	11	1.5.4.6.6.7.8.9.10.10.10
164	5	5	17	1.7.8.9.10.10.10.6.6.5.4.7.8.9.10.10.10
165	5	5	8	1.4.5.6.7.8.9.10
169	5	5	12	1.6.4.68.5.3.21.5.82.83.84.56
172	5	5	9	1.6.4.5.86.7.8.9.10
180	5	5	12	1.6.5.3.21.22.4.30.67.26.57.75
199	5	5	17	1.3.7.7.7.12.12.12.7.8.9.10.10.4.5.4.5
210	5	5	12	1.4.65.6.13.11.31.38.40.41.10.10
211	5	5	9	1.5.4.7.8.9.10.10.10
212	5	5	15	1.5.4.65.25.7.8.9.10.10.7.8.9.10.10
228	5	5	8	1.6.25.65.8.9.10.1
233	5	5	7	4.5.7.8.9.45.6
237	5	5	14	1.4.5.88.89.90.52.32.39.40.9.81.2.3
152	4	4	7	1.6.4.65.38.9.94
171	4	4	9	1.6.4.5.7.12.8.9.1
174	4	4	6	1.4.5.7.8.9
190	4	4	7	1.25.65.8.9.9.6
194	4	4	9	1.4.4.5.5.1.8.9
218	4	4	8	1.6.4.65.38.40.9.94
219	4	4	8	1.6.4.5.7.8.9.13
222	4	4	9	1.4.5.6.6.1.7.8.9
226	4	4	8	1.6.4.65.38.39.94.1
235	4	4	6	4.5.7.8.9.6
257	4	4	10	1.4.5.4.5.4.5.7.8.9
262	4	4	8	1.6.4.65.38.40.67.94
151	3	3	10	1.65.35.11.65.28.13.7.8.6
175	3	3	6	1.5.4.7.8.46
183	3	3	7	1.4.5.6.8.7.8
192	3	3	7	1.4.5.12.7.8.6
200	3	3	10	1.4.5.25.65.6.4.5.7.8
213	3	3	7	1.6.4.5.7.8.13
217	3	3	6	1.6.4.5.7.6
225	3	3	9	1.4.5.6.7.8.8.8.8
231	3	3	12	1.5.4.1.6.4.5.4.6.70.78.8
232	3	3	8	1.5.4.6.6.70.78.8
252	3	3	9	1.4.5.25.65.7.8.8.6
264	3	3	11	1.1.4.11.66.91.31.38.8.66.6
266	3	3	6	1.1.4.5.7.8
189	2	2	6	1.4.5.4.6.7
215	2	2	5	1.6.4.5.7
227	2	2	5	1.6.65.25.1
265	2	2	4	1.1.25.4
185	1	1	8	5.4.4.4.4.1.6.5
191	1	1	6	1.4.5.4.5.4
253	1	1	9	4.4.5.5.4.4.4.4.4
260	1	1	7	1.5.4.6.3.5.2
261	1	1	6	1.4.5.4.5.1
267	1	1	6	1.4.1.5.1.5

QT6B-600/2

付钩

PQR2.4

大车

PQR1.3.5

付钩

PQR2.4

大车

PQR1.3.5

付小车

PQR1.3.5

付钩2

PQR2.4

QT6B1-600/3

大车

PQR1.3.5

小车

PQR1.3.5

主钩

PQR1.3.5

回转

PQR1.3.5

翻耙

PQR1.3.5

电磁

PQR1.3.5

表2触头元件分合程序汇总表

控制器档位

触头元件序号

向后、向左、下降

上升、向右、向前

31	×	×	×				×	×	×	×
32	×	×					×	×	×	×
33			×	×	×		×	×	×	×
34				×	×		×	×	×	×
35					×		×	×	×	×
36				×			×	×	×	×
37			×				×	×	×	×
38	×	×	×					×	×	×
39	×	×						×	×	×
40	×	×							×	×
41	×								×	×
42	×					×	×	×
43	×	××				×	×	×
44	×	×				×	×	×
45						×	×	×
46						×	×	×
47						×	×	×
48							×	×
49								×
50

触头元件序号	控制器档位
	向后、向左、下降						上升、向右、向前
	5	4	3	2	1	0	1	2	3	4	5
51								×
52							×
53					×	×	×	×
54				×	×		×	×	×
55					×		×	×
56					×						×
57				×	×					×	×
58
59
60
61	×	×	×	×	×	×	×	×	×	×
62	×	×	×	×	×	×	×	×	×
63	×	×	×	×	×	×	×	×
64	×	×	×	×	×	×	×
65	×	×	×	×
67	×	×	×
68	×	×	×	×	×	×		×	×	×
69	×	×	×	×	×	×			×	×

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

QT6B系列联动控制台（示意图）

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100

70	×	×	×	×	×			×	×	×
71	×	×	×	×	×				×	×
72	×	×	×	×	×
73	×	×	×	×	×		×	×	×
74	×	×	×	×	×		×	×
75	×	×	×	×	×		×
76	×	×	×	×	×			×
77	×	×	×	×	×				×
78	×	×	×	×					×	×	×
79	×	×	×	×						×	×
80	×	×	×							×	×
81	×	×									×
82			×	×	×	×			×	×	×
83			×	×	×	×				×	×
84				×	×	×					×
85			×	×	×	×
86				×	×	×
87				×	×	×
88			×	×	×
89			×
90			×
91
92				×	×
93				×	×	×	×
94			×	×	×		×	×
95				×	×		×
96	×						×
97	×	×					×	×
98
99
100
