产品名称: JMNL型户内立放矩形母线金具
型号规格: JMNL型户内立放矩形母线金具
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 电站金具
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
JMNL型户内立放矩形母线金具产品详细说明:
JMNL型户内立放矩形母线金具技术参数表

型号 适用母线 安装配合螺径d 主要尺寸(mm)
宽度(mm) 数量(片) H L1 L2
JMNL-101 63 1 M10 82 90 60
JMNL-102 80 100
JMNL-103 100 120
JMNL-104 125 145
JMNL-105 63 M16 82
JMNL-106 80 100
JMNL-107 100 120
JMNL-108 125 145
JMNL-201 63 2 M10 82 113 83
JMNL-202 80 100
JMNL-203 100 120
JMNL-204 125 145
JMNL-205 63 M16 82
JMNL-206 80 100
JMNL-207 100 120
JMNL-208 125 145
JMNL-301 63 3 M10 82 130 100
JMNL-302 80 100
JMNL-303 100 120
JMNL-304 125 145
JMNL-305 63 M16 82
JMNL-306 80 100
JMNL-307 100 120
JMNL-408 125 145


注:1、上盖板、隔板为铝合金件,其余为热镀锌钢制件;
2、用户所需配套支柱绝缘子孔距与上述不同时,订货时请注明。
3、选型时,当适用绝缘母排时,请在型号前加“J”。

与JMNL型户内立放矩形母线金具配套的复合支柱绝缘子型号有:
FZN4-12/4-M10  FZN4-24/4-M10
FZN2-35/6-M10  FZN4-12/4-M16
FZN4-24/4-M16  FZN2-35/6-M16

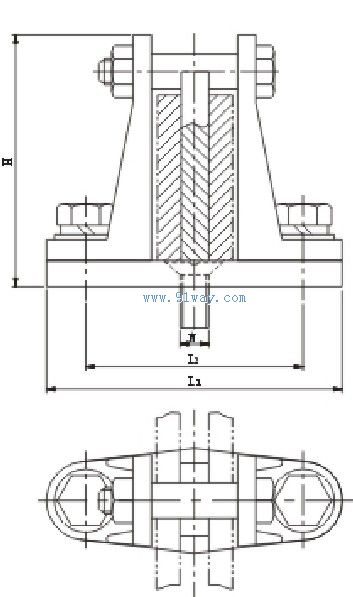

JMNL型户内立放矩形母线金具安装尺寸

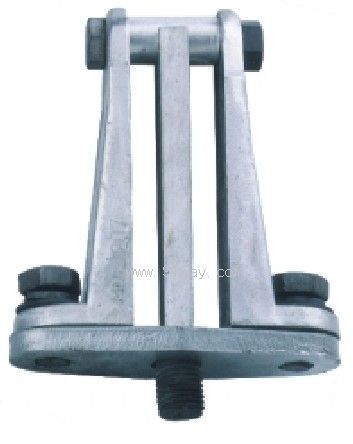

JMNL型户内立放矩形母线金具
