产品简介:
(点击小图查看大图)
DZS3系列大功率电磁失电制动器产品详细说明:
DZS3系列大功率电磁失电制动器为通电脱离(释放),断电弹簧制动的摩擦式制动器。它主要于Y系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中,及在断电时(防险)制动等场合。

这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点,是一种理想的自动化执行元件。

2、主要性能参数:Main Technical Data

规格Specifications
 数据Contents
名称Item names
200
300
450
600
850
2000
配套YEJ电机机座号
YEJ Motors Model Nimbers
180
200
225
250
280
315
额定力矩(N.m)
Rated Braking Torque
200
300
450
600
850
2000
额定功率P20℃(W)
Rated Power
150
200
200
210
340
400
接通时间(ms)
Connecting Time T1
252
303
359
385
435
495
断开时间(ms)
Disconnecting Time T2
210
250
270
285
320
375
最大工作气隙(mm)
Maximum Working Air Crach δ
1.2
1.5
1.5
1.6
1.8
1.8
额定电压(V dc)
Rated Voltage
170
170
170
170
170
170
允许最高工作转速(rpm)
Allowable Max Speed
3000
3000
3000
3000
3000
3000

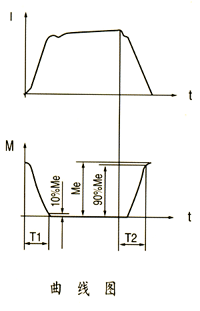

DZS3系列大功率电磁失电制动器特性曲线

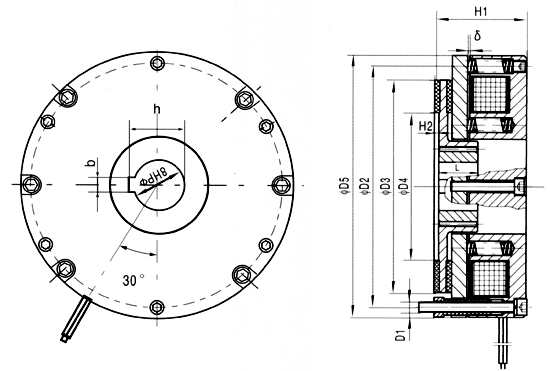

3、外形及安装尺寸:Overall and lnstallation Dimensions

尺寸
型号
d
D1
D2
D3
D4
D5
b
h
H1
H2
L
δ
DZS3-200
49
4*M10
244
215
150
265
14
52.8
96
4.5
40
0.6
DZS3-300
59
4*M12
280
248
155
310
18
63.4
110
3.5
50
0.8
DZS3-450
65
4*M12
300
268
165
330
18
69.4
114
3.5
56
0.8
DZS3-600
65
4*M16
350
300
185
380
18
69.4
133
4
56
0.8
DZS3-850
68
6*M16
390
350
195
422
18
72.4
134
4
62
1.0
DZS3-2000
80
8*M16
550
510
350
580
22
85.4
140
7.5
62
1.2

DZS3系列大功率电磁失电制动器安装尺寸

4、安装:Installation
安装注意事项 Warning
摩擦片及衔铁表面不得有油污,必须保持清洁;
安装时必须保证气隙“δ”;
齿轮套不得有轴向窜动。
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

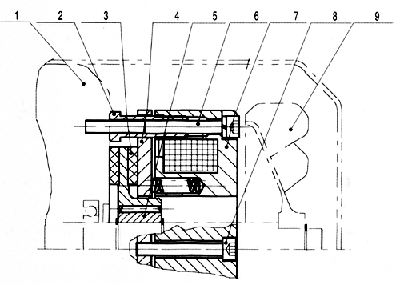

安装示意图:Example for lnstallation
1、电机端盖 motor side hood
2、空心螺栓装置 manual releaser
3、制动盘 braking
4、衔铁 hollow bolt
5、齿轮套 gear hub
6、安装螺钉 fixing screws
7、磁轭组件 magnetic yoke
8、手动释放装置 manual releaser
9、风叶 wind leaves

DZS3系列大功率电磁失电制动器结构图

DZS3系列大功率电磁失电制动器

DZS3系列大功率电磁失电制动器
