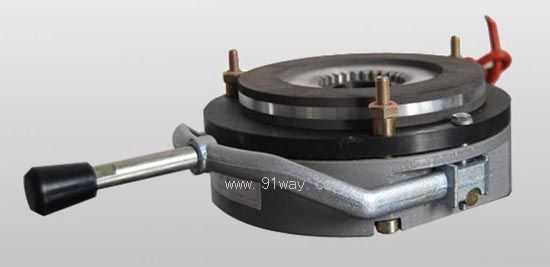

产品名称: DZS3系列电磁失电制动器
型号规格: DZS3系列电磁失电制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DZS3系列电磁失电制动器产品详细说明:
DZS3系列电磁失电制动器为通电脱离(释放),断电弹簧制动的摩擦式制动器。它主要于Y系列电动配套成YEJ系列电磁制动三相异步电动机。广泛应用于冶金、建筑、化工、食品、机床、印刷、包装等机械中,及在断电时(防险)制动等场合。

DZS3系列电磁失电制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点,是一种理想的自动化执行元件。

2、主要性能参数:Main Technical Data

规格Specifications
 数据Contents
名称Item names
05
08
15
30
40
80
150
配套YEJ电机机座号
YEJ Motors Model Nimbers
71
80
90
100
112
132
160
额定力矩(N.m)
Rated Braking Torque
5
7.5
15
30
40
80
150
额定功率P20℃(W)
Rated Power
35
50
60
80
110
130
150
接通时间(ms)
Connecting Time T1
63
87
110
140
152
165
214
断开时间(ms)
Disconnecting Time T2
55
72
95
120
130
140
180
最大工作气隙(mm)
Maximum Working Air Crach δ
0.8
1
1
1
1
1.2
1.2
额定电压(V dc)
Rated Voltage
96
96
96
96
170
170
170
允许最高工作转速(rpm)
Allowable Max Speed
3000
3000
3000
3000
3000
3000
3000

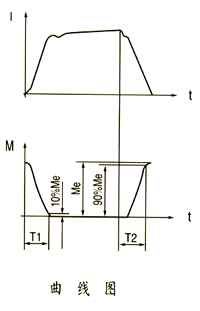

DZS3系列电磁失电制动器特性曲线

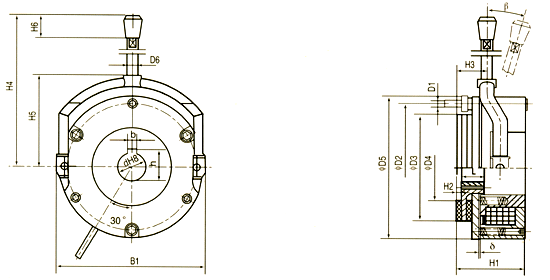

3、DZS3系列电磁失电制动器外形及安装尺寸:Overall and lnstallation Dimensions

DZS3系列电磁失电制动器安装尺寸

4、安装:Installation
安装注意事项 Warning
摩擦片及衔铁表面不得有油污,必须保持清洁;
安装时必须保证气隙“δ”;
齿轮套不得有轴向窜动。
安装后必须旋出空心螺栓锁紧在电机后端盖或法兰盘上。

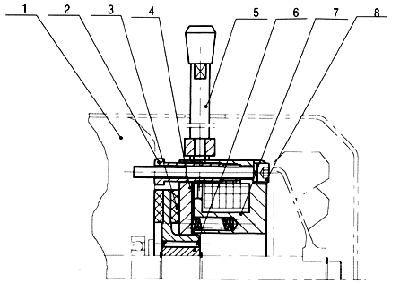

安装示意图:Example for lnstallation
1、电机端盖 motor side hood
2、空心螺栓装置 manual releaser
3、制动盘 braking
4、衔铁 hollow bolt
5、手动释放装置 manual releaser
6、齿轮套 gear hub
7、安装螺钉 fixing screws
8、磁轭组件 magnetic yoke

DZS3系列电磁失电制动器结构图

DZS3系列电磁失电制动器

DZS3系列电磁失电制动器
