SLZ系列电磁离合器制动器组合产品详细说明：

SLZ系列电磁离合器制动器组合

1、简介 Applications
SLZ系列是将干式单片电磁离合器、制动器结合在一起的组合体。通过控制离合器、制动器线圈的供电来实现负载的传递和制动的功能。广泛应用于机械自动化系统中。
SLZ系列电磁离合器制动由离合器部分、制动器部分、传动轴、外壳、基座等组成。无空载力矩、使用寿命长、动作灵敏、性能稳定、安装调整方便。

2、SLZ系列电磁离合器制动器组合主要性能参数：Main Technical Data

规格Specifications 数据Contents 名称Item names	SLZ-06	SLZ-12	SLZ-25	SLZ-50	SLZ-100
额定力矩(N.m) Rated Braking Torque	6	12	25	50	100
接通时间(ms) Connecting Time T1	55	75	120	140	150
断开时间(ms) Disconnecting Time T2	15	25	35	45	55
额定电压(V DC) Rated Voltage	24	24	24	24	24
额定功率P20℃(W) Rated Power	13	16	20	32	40
允许最高工作转速(rpm) Allowable Max Speed	6000	4000	3500	3000	3000

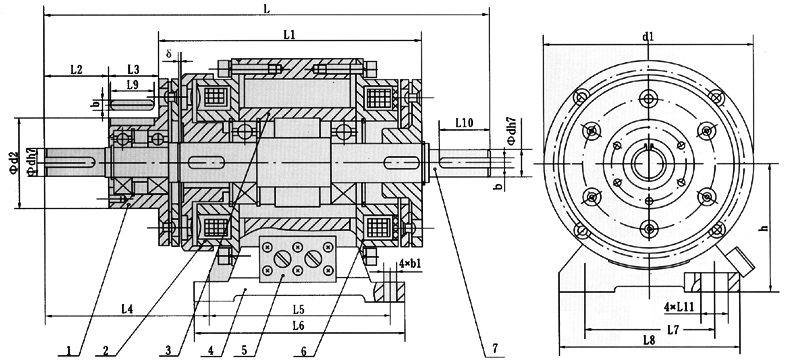

3、外形及安装尺寸：Overall and intallation Dimensions

尺寸 型号	d	D1	D2	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	b	b1	h
SLZ-06	11	80	38	181	105.5	25	20	65.5	75	90	52.5	80	14	22	13.5	4	6.5	55
SLZ-12	14	105	45	217	126.5	30	25	70.5	90	105	65	90	22	25	13.5	5	6.5	65
SLZ-25	19	130	55	270	154	40	30	88	110	130	80	110	25	36	15	6	9	80
SLZ-50	24	158	64	333	184	50	40	110	135	160	105	140	36	45	20	8	11	90
SLZ-100	28	190	75	397	221	60	50	149	160	185	135	175	56	56	24	10	11	112

4、安装：Installation

安装注意事项 Warning
该产品属干式，摩擦片表面必须在无油的情况下使用；
The Protduction is dry operatiom.Friotion disc should be free of grease.
离合制动器安装前不需调整；
There is no need to adjust before fixing.
安装时底座应固定牢。
