BZL系列变压整流器产品详细说明：

1、简介 Applications
BZL系列变压整流器将交流电整流成高压直流电，瞬间转变为低压电，供电磁制动器工作（即高压吸合，低压保持）。

具有以下特点：
体积小，接线方便；
具有输入、输出保护电路，适用于电感器件的高频次工作；
高压吸合，制动器释放快，低压保持，制动器制动快，且能显著改善制动器温升；
密封性好，适合（YEJ）电动机标准的工作环境，可直接安装在电机的接线盒内。

2、主要性能参数：Main Technical Data

规格 Specifications 数据 Contents	输入电压(V AC) Input Voltage	输出电压(V DC) Output Voltage
		高压 High Voltage	低压 Low Voltage
BZL-99	220	190	99
BZL-170	380	340	170

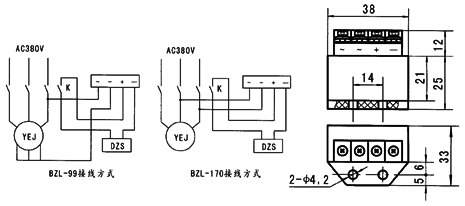

3、外形及安装尺寸：Overall and Installation

..上图为制动器快速制动接线方式。当制动器允许以较慢的速度制动时，可将“K”处短接。
