DLD3系列单片电磁离合器产品详细说明：

1、简介

DLD3系列系无滑环干式，通电型工作的单片电磁离合器，线圈不旋转，一个摩擦付，结构紧凑，传递力矩大，响应迅速，无空载损耗。

DLD3系列单片电磁离合器适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。广泛适用于包装机械、印刷机械、纺织机械、轻工机械，及办公机械中。

2、性能参数：Main Technical Data


	DLD3-05	DLD3-10	DLD3-20	DLD3-40	DLD3-80	DLD3-160	DLD3-250
额定力矩 Rated TORQUE (N.m)	5	10	20	50	80	160	250
额定功率P20℃ Rated Power(W)	12	15	20	25	35	45	55
额定电压 Rated Voltage (V DC)	24	24	24	24	24	24	24
工作最高转速 Allowable Max Spead(rpm)	3600	3600	3600	3600	2500	2500	2500

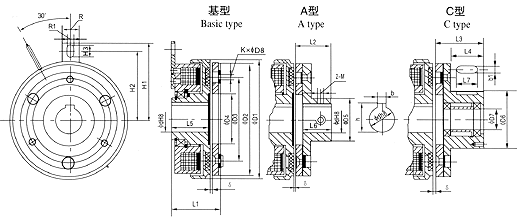

3、外形及安装尺寸：Overall and Installation Dimensions

尺寸Size 规格Specifcations	d	D1	D2	D3	D4	D5	D6	D7	K×D8	h	H1	H2
DLD3-05	12	68	64	46	35	26	38	12	3×3.1	13.8	50	42.5
DLD3-10	15	85	80	60	41	31	45	15	3×4.1	17.3	65	57.5
DLD3-20	20	106	100	76	51	41	55	20	3×5.1	22.8	70	62.5
DLD3-40	25	133	125	95	61	49	64	25	3×6.1	28.3	85	77
DLD3-80	30	169	160	120	79.5	65	75	30	3×8.1	33.3	112	100
DLD3-160	45	213	200	158	100	83	100	45	3×10.2	48.8	140	125
DLD3-250	55	253	241	185.5	120	100	110	55	3×10.2	59.3	156.5	141.5

尺寸Size 规格Specifcations	H3	R	R1	L1	L2	L3	L4	L5	L6	L7	M	b	b1	δ
DLD3-05	9.5	14	4.5	33.5	18.5	28	20	30	15	14	M4	4	4	0.3
DLD3-10	10.5	16	5.5	34.5	25	35	25	30	20	15	M5	5	5	0.3
DLD3-20	11.5	16	6.5	37	31	44	30	33	25	20	M5	6	6	0.4
DLD3-40	11.5	16	6.5	44.5	37	56.5	40	37.5	30	30	M6	8	8	0.5
DLD3-80	18.5	25	8.5	50.5	47	66	50	41.5	38	35	M8	8	8	0.5
DLD3-160	20	25	8.5	62	53	80	60	51	42	45	M8	14	14	0.6
DLD3-250	24	30	12.5	70.5	63	90.5	65	58	50	50	M10	16	16	0.6

4、安装注意事项：Warning

摩擦面必须保持清洁
安装离合器必须保证同轴度不大于0.1mm
安装时必须保证气隙“δ”
离合器安装后不允许有轴向窜动。



DLD3系列单片电磁离合器
