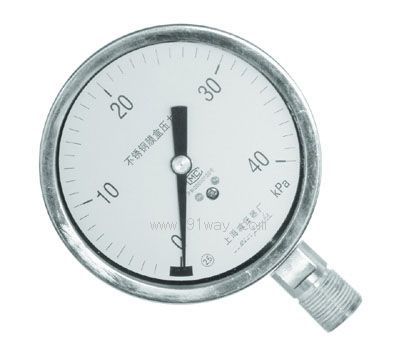

产品名称: YE-100B不锈钢膜盒压力表
型号规格: YE-100B不锈钢膜盒压力表
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YE-100B不锈钢膜盒压力表产品详细说明:
YE-100B不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。应用于锅炉通风和气体管道等设备上,在耐腐要求较高的工艺程中测量各种气体介质的微压和负压。为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。

□主要技术指标
精确度等级:2.5
测量范围:(kPa)
0~4;0~6;0~10;0~16;0~25;0~40;0~60;
-4~0;-6~0;-10~0;-16~0;
-25~0;-40~0;-2~2;-3~3;-5~5;
-8~8;-12~12~;-20~20
使用环境条件:-25~55℃,相对湿度不大于80%抗工作环境振动:V·H·3级
重量:0.4kg

结构原理
YE-100B不锈钢膜盒压力表由测量系统(包括接头、波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置,可以方便调整零位。

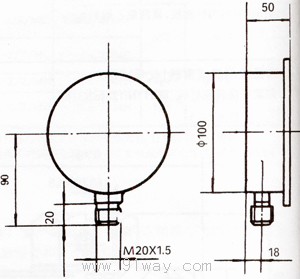

YE-100B不锈钢膜盒压力表外形尺寸

导压系统及外壳的材料

另件名称
材料牌号
接头
1Cr18Ni19
膜盒
1Cr18Ni19
表壳、表盖、表环
1Cr18Ni19

YE-100B不锈钢膜盒压力表
