产品名称：

T-R系列防尘防水立车用油压夹头

型号规格：

T-R系列防尘防水立车用油压夹头

产品类别：

常规产品 -- 五金工具 -- 卡盘

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

T-R系列防尘防水立车用油压夹头产品详细说明：

T-R系列防尘防水立车用油压夹头是三爪大型中实动力夹头。原TF系列卡盘已整合为此T-R系列

尺寸单位/Size unit: mm

规格 Spec 型号 Model	柱塞行程 Plunger stroke mm	爪行程直径 Jaw stroke Dia. mm	最高转速 Max RPM	最大拉力 Max.pull force kgf(KN)	最大静夹持力 Max gripping force KN
T-212R	30	16	3000	5302(52)	14276(140)
T-215R	35	16	3000	8260(81)	25290(248)
T-218R	35	16	2700	8260(81)	25290(248)
T-221R	35	16	1900	8650(85)	27000(265)
T-224R	35	16	1700	8650(85)	27000(265)
T-232R	35	16	1100	8650(85)	27000(265)
T-240R	35	16	800	8650(85)	27000(265)

规格 Spec 型号 Model	最大油压压力 Max.Oil pressure kgf/cm²(Mpa)	净重 Weight Kg	搭配油压缸 Matching cylinder	夹持范围 Gripping range mm
T-212R	35.7(3.5)	68	S-150(S-150R)	Ø32-Ø304
T-215R	32(3.1)	104.1	S-200(S-200R)	Ø68-Ø381
T-218R	32(3.1)	138.5	S-200(S-200R)	Ø100-Ø450
T-221R	33(3.2)	204.8	S-200(S-200R)	Ø80-Ø530
T-224R	33(3.2)	260	S-250R	Ø155-Ø610
T-232R	33(3.2)	455.4	S-250R	Ø155-Ø800
T-240R	33(3.2)		S-250R	Ø155-Ø1000

规格 Spec 型号 Model	主轴鼻端 Spindle Nose	A	B	C(h6)	D	E	E1	F	G	H	K	L	M
T-212R	A8	304	118	220	139.719	18	-	6	190	171.45	6-M20×2.5P	24	30
T-215R	A11	381	118	300	196.869	22	-	6	260	235	6-M20×2.5P	32	43
T-218R	A11	450	118	300	186.869	22	-	6	260	235	6-M20×2.5P	32	43
T-221R	A15(A11)	530	129	380	285.775	27	41	6	330.2	330.2	6-M24×3P	33	60
T-224R	A15(A11)	610	129	380	285.775	27	41	6	330.2	330.2	6-M24×3P	33	60
T-232R	A15(A11)	800	129	380	285.775	27	41	6	330.2	330.2	6-M24×3P	33	60
T-240R	A15(A11)	1000	129	380	285.775	27	41	6	330.2	330.2	6-M24×3P	33	60

规格 Spec 型号 Model	Nmax	Nmin	Omax	Omin	Pmax	Pmin	Q	R	S	T	U	V	W	X	Y
T-212R	64	56	45.75	12.75	145	115	50	18	36	-	M20×2.5P	50	54.5	129	-
T-215R	69.05	60.97	58.05	40.05	104	69	62	25.5	55	7	M30×3.5P	60	68	165	-
T-218R	99.46	91.38	58.05	40.05	92	57	62	25.5	55	7	M30×3.5P	60	68	165	-
T-221R	80.49	72.41	101.8	41.8	96.95	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235
T-224R	119.49	111.41	101.8	41.8	96.95	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235
T-232R	119.49	111.39	197.8	41.8	97	61.95	65	25	55	7	M30×3.5P	60	75.5	180	235
T-240R	119.49	111.39	299.8	41.8	97	102	65	25	55	7	M30×3.5P	60	75.5	180	235

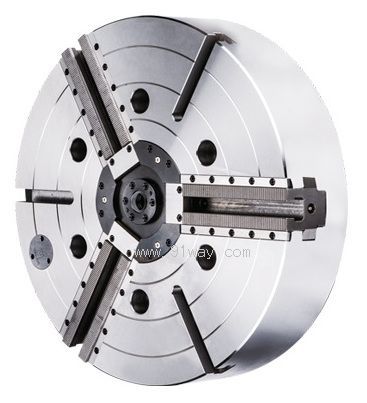

T-R系列防尘防水立车用油压夹头

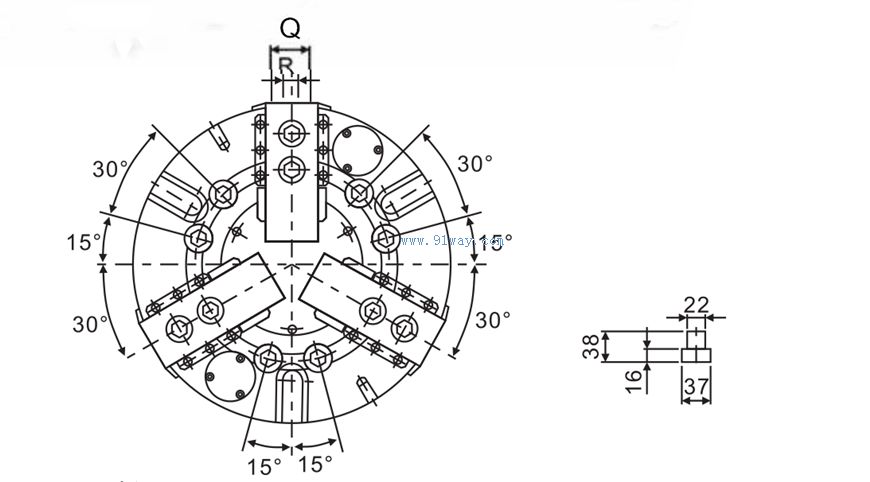

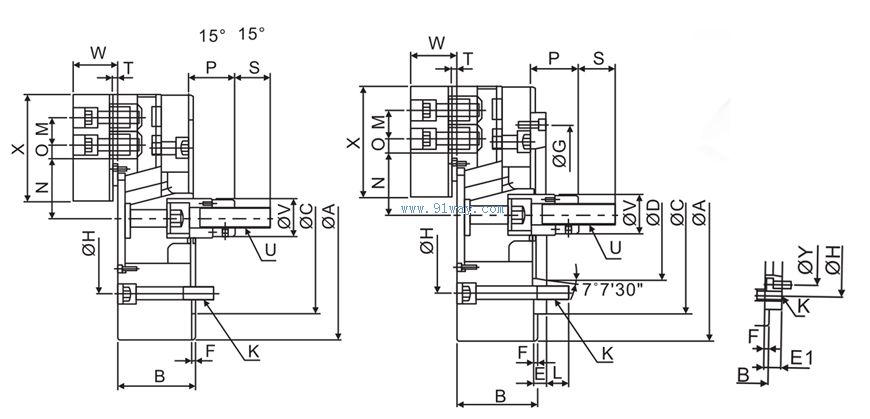

T-R系列防尘防水立车用油压夹头（示意图）
