产品简介:
(点击小图查看大图)
WRN,WRM,WRE,WRF,WRC系列装配热电偶产品详细说明:
WRN,WRM,WRE,WRF,WRC系列装配热电偶通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。

特 点
  ·装配简单,更换方便
  ·压簧式感温元件,抗振性能好;
  ·测温范围大
  ·机械强度高,耐压性能好

工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

主要技术参数
     产品执行标准
     IEC584
     IEC1515
     GB/T16839-1997
     JB/T5582-91

常温绝缘电阻
     热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。

测量范围及允差

型 号
分 度 号
允  差  等  级
I
II
允差值
测温范围°C
允差值
测温范围°C
WRN
K
±1.5°C
-40~+375
±2.5 °C
-40~+333
±0.004ltl
375~1000
±0.0075 ltl
333~1200
WRM
N
±1.5°C
-40~+375
±2.5°C
-40~+333
±0.004 ltl
375~1000
±0.0075 ltl
333~1200
WRE
E
±1.5°C
-40~+375
±1.5°C
-40~+333
±0.004 ltl
375~800
±0.004 ltl
333~900
WRF
J
±1.5°C
-40~+375
±1.5°C
-40~+333
±0.004 ltl
375~750
±0.004 ltl
333~750
WRC
T
±1.5°C
-40~+125
±1°C
-40~+133
±0.004 ltl
125~350
±0.0075 ltl
133~350

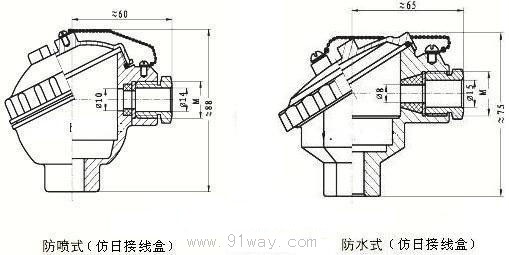

接线盒形式

WRN,WRM,WRE,WRF,WRC系列装配热电偶外形尺寸

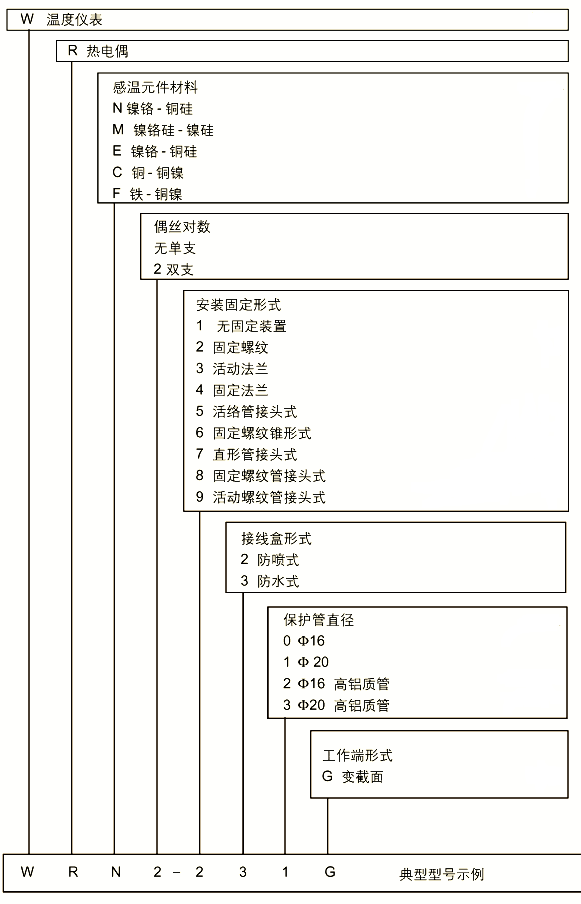

型号命名方法
WRN,WRM,WRE,WRF,WRC系列装配热电偶选用说明

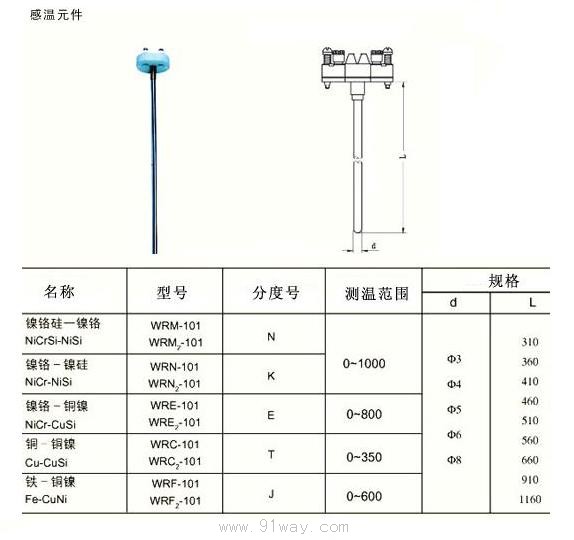

型号及规格
WRN,WRM,WRE,WRF,WRC系列装配热电偶安装尺寸及技术参数

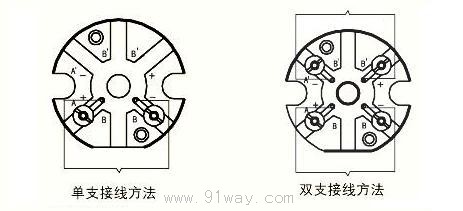

接线方式
WRN,WRM,WRE,WRF,WRC系列装配热电偶接线图
WRN,WRM,WRE,WRF,WRC系列装配热电偶
