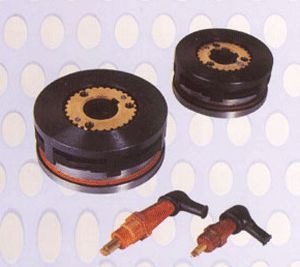

DLM5系列湿式多片电磁离合器用于机械传动系统中,可使主动部分运转情况下使从动部分结合或分离,亦可用作制动作用。

型号	规格	动力矩 (牛×10米)	静力矩 (牛×10米)	空转力矩 (牛×10米)	接通时间 (秒)	断开时间 (秒)	额定电压 (伏)	线圈消耗功率 (瓦)	磨擦片许用 相对转达速 (转/分)	备注
DLM5	1.2	1.2	2.5	0.04	0.28	0.10	DC24	13/7.8 16/11.2 28/12.8	3500 3500 300	消耗功率是 指20℃时的 参考值
	2.5	2.5	5	0.05	0.30
	5	5	10	0.10	0.32
	10	10	20	0.20	0.35	0.15		31/16.2 50/24.8	3000 2500
	16	16	32	0.25	0.37
	25	25	50	0.40	0.40	0.20		58/32.1 68/35.8 79/54	2000、2200 2000、1500 1800
	40	40	80	0.64	0.42
	63	63	126	1.00	0.45

型号	规格	最大外径 (毫米)	最大轴向尺寸 (毫米)	线圈(直流24伏)
				线径 (毫米)	匝数	电阻值20℃ (欧)
DLM5	1.2	86	43.5	0.25	950	60
	2.5	96	48.5	0.31	850	41.5
	5	113	55.5	0.35	820	36.5
	10	133	61	0.4	750	28.7
	16	145	63.5	0.47	650	18.8
	25	166	72	0.56	580	14.6
	40	192	82	0.63	560	13
	63	212	91.5	0.74	546	10.7

型号	DLM5-1.2S	DLM5-2.5S	DLM5-5S	DLM5-10S	DLM5-16S	DLM5-25S	DLM5-40S
额定动力矩(N.m)	12	25	50	100	160	250	400
额定静力矩(N.m)	20	40	80	160	250	400	630
空载力矩不大于N.m	0.39	0.4	0.9	1.8	2.4	3.5	5.6
接通时间不大于s	0.28	0.3	0.32	0.35	0.37	0.4	0.42
断开时间不大于s	0.09	0.09	0.1	0.14	0.14	0.18	0.2
功率20度时W	10	17	17	19	36	39	45
允许工作最高转速(r/min)	3500	3500	3000	3000	2500	2200	2000
重量kg	1.2	2	3	4.1	5.5	7.5	10
额定工作电压DC.V	24

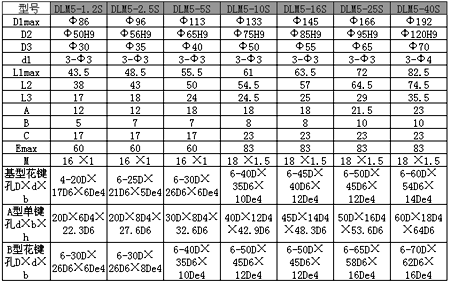

外形及安装尺寸
