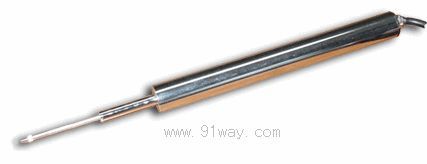

DA型位移传感器产品详细说明：

DA系列位移传感器为将差动变压器（LVDT）与变送器电路统一装在一个金属壳体里的机电一体化产品。其高导磁性不锈钢外壳有效使用LVDT内部形成封闭而均衡的电磁场，对外界各种电磁干扰形成屏蔽。变送器电路与LVDT直接在壳体内部连接，避免了交流小信号通过电缆线时的衰减和空间电磁干扰。变送器电路多样化的输出可以保证后端电缆线长距离传输后信号的稳定性和准确性。使用时只需要通过屏蔽电缆提供直流工作电源，就能获得模拟量输出，可直接接各类数显或数采设备。

特点：
抗干扰能力强
可远距离传输
安装使用简便
可长期连续工作

应用
适合于工矿环境、水泥、电力、化工等
流水线在线测量
通用实验环境、科研院所

DA型位移传感器环境参数：

工作温度………-25℃～85℃
储存温度………-55℃～150℃
环境湿度………<80%
抗振动…………<2G/1KHz
耐冲击…………1000G/10ms
防护等级………IP65
电气性能参数：
以下测试结果环境为：温度：20℃±2℃,湿度：60%±10%，电源噪声：<10mV

型号	测量范围 （mm）	线性度 （±%）	分辩率 （u m）	噪声 （mV）	功耗 （mA）	温度系数 （%℃）
DA-0.5	±0.5(0-1)	0.05	0.01	<1	<20	0.005%℃～0.02%℃
DA-1	±1(0-2)	0.05	0.01	<1	<20	0.005%℃～0.02%℃
DA-2	±2(0-4)	0.05	0.02	<1	<20	0.005%℃～0.02%℃
DA-5	±5(0-10)	0.05	0.1	<1	<20	0.005%℃～0.02%℃
DA-7.5	±7.5(0-15)	0.05	0.1	<1	<20	0.005%℃～0.02%℃
DA-10	±10(0-20)	0.05	0.2	<1	<20	0.005%℃～0.02%℃
DA-15	±15(0-30)	0.05，0.1	0.3	<1	<20	0.005%℃～0.02%℃
DA-20	±20(0-40)	0.05，0.1	0.4	<1	<20	0.005%℃～0.02%℃
DA-25	±25(0-50)	0.05，0.1	0.5	<1	<20	0.005%℃～0.02%℃
DA-30	±30(0-60)	0.05，0.1	0.6	<1	<20	0.005%℃～0.02%℃
DA-35	±35(0-70)	0.05，0.1	0.7	<1	<20	0.005%℃～0.02%℃
DA-50	±50(0-100)	0.05，0.1	1.0	<1	<20	0.005%℃～0.02%℃
DA-75	±75(0-150)	0.05，0.1	1.5	<1	<20	0.005%℃～0.02%℃
DA-100	±100(0-200)	0.05，0.1	2.0	<1	<20	0.005%℃～0.02%℃
DA-125	±125(0-250)	0.1, 0.2	2.5	<1	<20	0.005%℃～0.02%℃
DA-150	±150(0-300)	0.1,0.2	3.0	<1	<20	0.005%℃～0.02%℃
DA-200	±200(0-400)	0.2,0.3	4.0	<1	<20	0.005%℃～0.02%℃
DA-250	±250(0-500)	0.2,0.3	5.0	<1	<20	0.005%℃～0.02%℃
DA-300	±300(0-600)	0.2,0.3	6.0	<1	<20	0.005%℃～0.02%℃
DA-350	±350(0-700)	0.3,0.4	7.0	<1	<20	0.005%℃～0.02%℃
DA-400	±400(0-800)	0.3,0.4	8.0	<1	<20	0.005%℃～0.02%℃

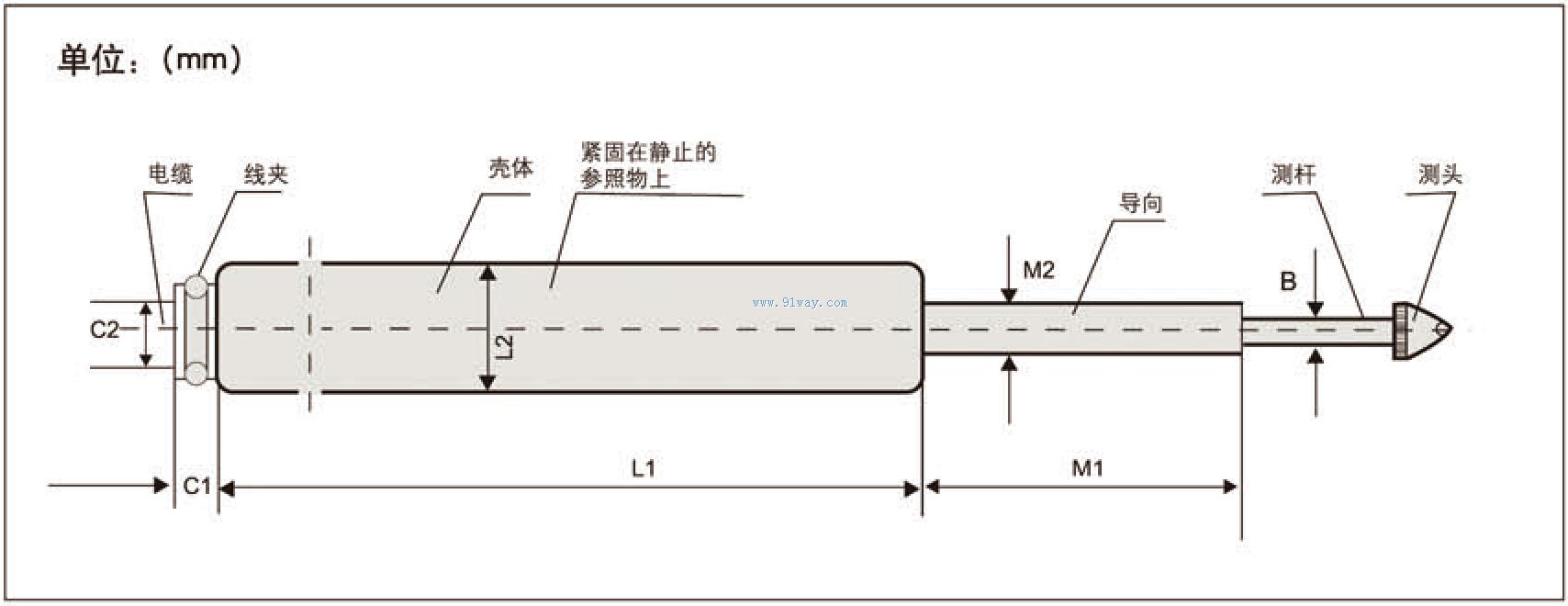

DA型位移传感器规格尺寸

型号     壳体尺寸（mm）         导向尺寸（mm）   线夹尺寸（mm）     测杆尺寸  重量                     L1               L2                 M1             M2          C1             C2               B

DA-0.5   140±0.1     Φ15±0.05      27±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       69

DA-1      140±0.1    Φ15±0.05     27±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4       69

DA-2      140±0.1    Φ15±0.05     27±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4       69

DA-5      155±0.1    Φ21.4±0.05   26±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4      141

DA-7.5    200±0.1    Φ21.4±0.05    36±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4      187

DA-10     200±0.1    Φ21.4±0.05    36±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4      187

DA-15     210±0.1    Φ21.4±0.05    47±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-20     210±0.1    Φ21.4±0.05    52±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-25     210±0.1    Φ21.4±0.05    57±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-30     245±0.1    Φ21.4±0.05    72±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       221

DA-35     245±0.1    Φ21.4±0.05    86±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       221

DA-50     275±0.1    Φ21.4±0.05    130±0.1  Φ8±0.05   7±0.05     Φ14±0.05     Φ4       290

DA-75     355±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05    Φ4       376

DA-100   400±0.1     21.4±0.05                          7±0.05     Φ14±0.05     Φ4       401

DA-125   480±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       424

DA-150   610±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       636

DA-200   610±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       636

DA-250   830±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       859

DA-300   830±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       859

DA-350   1070±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4      1060

DA-400   1070±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4      1070
