DM504反转速检测监测保护表产品详细说明：

DM504转速保护表在精确检测转子转速的同时，也可及早发现转子反转现象；该仪表精确可靠，操作方便，可广泛应用于泵、水轮机、压缩机等多种设备。

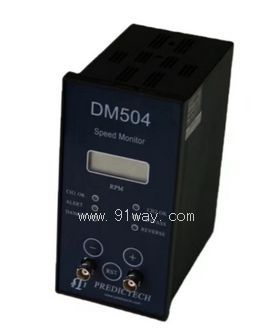

DM504转速保护表
特点
6位LCD转速显示
4-20mA电流输出
反转监测
缓冲输出
LED显示系统运行状态OK（正常）、ALERT（报警）、DANGER（联锁）、REVERSE（反转）
ALERT（报警）、DANGER（联锁）、REVERSE（反转）继电器输出
现场报警复位（RESET）和遥控报警复位端

技术指标
电气指标
外部电源：
　　220/110V(AC)、小于10W

DM504反转速检测监测保护表

传感器：
　　非接触式涡流传感器、磁电式传感器、光电传感器等
　　传感器电源电压：-24Vdc
　　输入阻抗：> 100KΩ
　　嵌位电压：>2V
　　小脉冲宽度：0.04ms
　　转速范围：0--999999RPM
　　响应时间：80 RPM以上（60齿），小于30ms
　　精度：±1 RPM
　　显示误差：±1 RPM
　　测量误差：±1 RPM
总监测值输出4-20mA：
　　正比于监测表的满量程；
大负载阻抗：0～＋24Vdc范围的跨接载荷，载荷阻抗为0～750Ω
缓冲输出：
　　原始信号的输出
　　输出阻抗：100Ω
报警点设置：
　　对于通道，有速度报警和联锁报警设置点，报警点可以在0到100％的满量程内进行调节
继电器模块
　　密封：环氧树脂
　　节点类型：单刀双掷，SPDT
　　容量：3 A/220VAC或3A/24VDC，电阻性负载
输出隔离：1000VDC
　　出厂缺省设置：继电器报警状态不锁定；正常状态非充电
发光二极管指示
　　OK：系统是否正常工作
　　报警：黄色发光二极管，指示报警状态
　　联锁：红色发光二极管，指示联锁状态
　　旁路：红色发光二极管，指示旁路状态
　　反转：红色发光二极管，指示反转状态
报警/报警复位/报警旁路
　　通常情况下，NC与ARM接通，ALERT/DANGER/REVERSE报警发生时，NO与ARM接通
　　检测表前面板设置报警复位键
　　遥控报警复位/报警旁路端子：短接“BYPASS”和“COM”将系统复位和旁路
环境指标
温度指标：
　　运行温度：-10oC - +60oC
　　储存温度：-40oC - +100oC
