产品名称: YWZ9系列电力液压块式制动器
型号规格: YWZ9系列电力液压块式制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 液压制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YWZ9系列电力液压块式制动器产品详细说明:

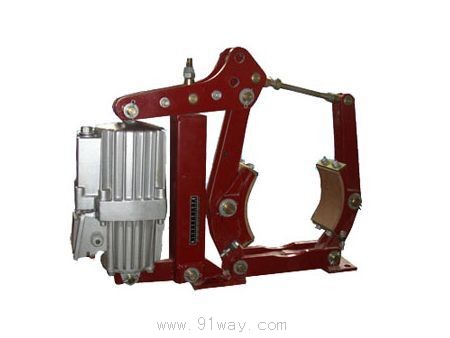

YWZ9系列电力液压块式制动器
广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。
其安装尺寸和制动力矩参数符合JB/T6046-2006标准。匹配Ed系列推动器
性能安全可靠、制动平稳、动作频率高、制动力矩可调。
主要摆动铰点设自润滑轴承,传动效率高、寿命长,在使用过程中始终保持两侧瓦块退距均等,避免因退距不均使一侧制动衬垫浮帖制动轮的现象。
制动弹簧布置在弹簧管内,并在一侧设有制动力矩标尺,调整方便,直观。
可通过增设附加装置实现某些附加功能:
手动释放装置
释放(开闸)或闭合(闭闸)限位开关,可实现制动器是否正常释放或闭合的信号显示或连锁保护。
采用带下降延时阀的推动器推动,可实现制动器的延时闭合。
使用条件和规程:
环境温度: -25℃~+45℃。
空气相对湿度:≤90%
海拔高度:符合GB755-2000标准。
电源:三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。
适应的工作制:连续(S1)和断续(S3-60%)工作制。

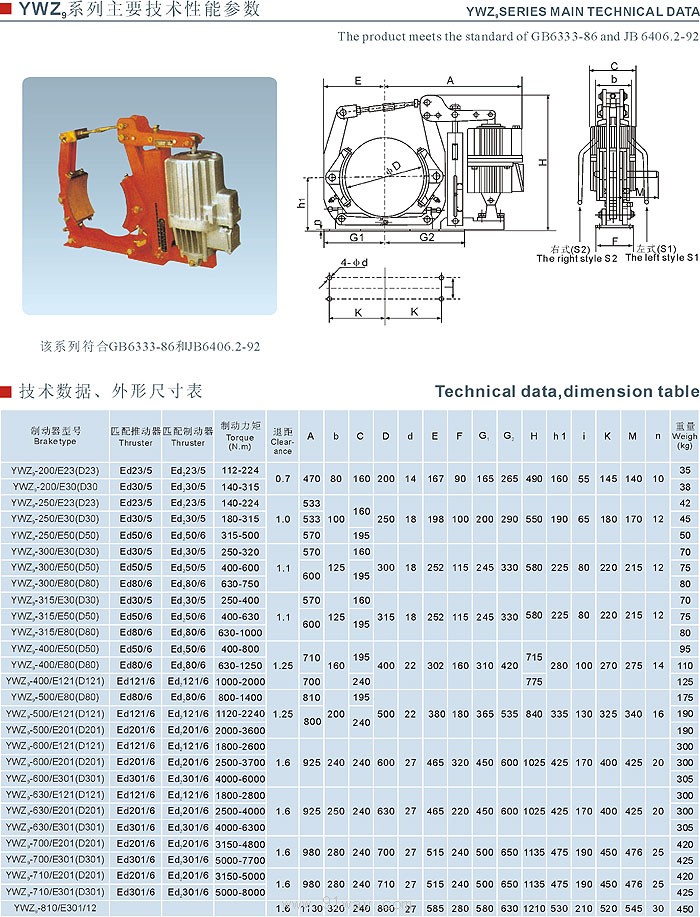

YWZ9系列电力液压块式制动器外形尺寸及技术参数

型号
制动力矩N.M
退矩
b
C
D
d
F
G1
G2
H
h1
i
K
M
推动器
匹配推动器
YWZ9-200/23
Ed23/5
0.7
80
160
200
14
90
165
255
490
160
55
145
140
YWZ9-200/30
Ed30/5
YWZ9-250/23
Ed23/5
1.0
100
160
250
18
100
200
290
550
190
65
180
170
YWZ9-250/30
Ed30/5
YWZ9-250/50
Ed50/6
195
YWZ9-300/30
Ed30/5
1.25
125
160
300
18
115
245
315
580
225
80
220
215
YWZ9-300/50
Ed50/6
165
YWZ9-300/80
Ed80/6
YWZ9-315/30
Ed30/5
1.25
125
160
315
18
115
245
315
580
225
80
220
215
YWZ9-315/50
Ed50/6
195
YWZ9-315/80
Ed50/6
YWZ9-400/50
Ed50/6
1.25
160
195
400
22
140
300
400
710
280
100
270
275
YWZ9-400/80
Ed80/6
YWZ9-400/121
Ed121/6
240
770
YWZ9-500/80
Ed80/6
1.6
200
195
500
22
180
365
505
840
335
130
325
340
YWZ9-500/121
Ed121/6
240
YWZ9-500/201
Ed201/6
YWZ9-600/121
Ed121/6
1.6
250
240
600
27
220
450
580
1025
425
170
400
425
YWZ9-600/201
Ed201/6
YWZ9-600/301
Ed301/6
YWZ9-630/121
Ed121/6
1.6
250
240
630
27
220
450
580
1025
425
170
400
425
YWZ9-630/201
Ed201/6
YWZ9-630/301
Ed301/6
YWZ9-700/201
Ed201/6
1.6
280
240
700
27
240
500
630
1120
475
190
450
476
YWZ9-700/301
Ed301/6
YWZ9-710/201
Ed201/6
1.6
280
240
700
27
240
500
630
1120
475
190
450
476
YWZ9-710/301
Ed301/6


YWZ9系列电力液压块式制动器

YWZ9系列电力液压块式制动器
