产品名称: FKW□-12/630型户外柱上负荷隔离开关
型号规格: FKW□-12/630型户外柱上负荷隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FKW□-12/630型户外柱上负荷隔离开关产品详细说明:

FKW□-12/630户外柱上负荷隔离开关(以下称开关)适用于额定电压为1OkV,交流50Hz的系统,作为开断和闭合负荷电流用,也可以作为切断与闭合IOkV电压的空载变压器空载电气线路之用,本开关可配人力或电动操作机构,是当今10kV 线路终端保护先进可靠的户外开关设备。可安装在杆顶或杆中:

FKW□-12/630型户外柱上负荷隔离开关型号及含义

F K W □-12/630
││││ │ └─额定电流A
││││ └── 额定电压kV
│││└────设计序号器
││└─────户外型
│└──────空气型
└───────带负荷切断

产品正常使用条件
海拔不超过1000m
周围环境温度不超过+40℃,不低于-40℃
风压不超过700Pa (相当于风速34m/s ) ;
覆冰厚度不超过10mm ·
污秽等级不超过GB5582 中的Ⅳ级

型号 FKW□-12/630
额定电压kV 12
额定电流A 630
额定短时耐受电流s/kA(热稳定) 4/20
额定峰值耐受电流kA(动稳定) 50
额定短路关合电流31.5kA(峰值) 6次
额定短路关合电流50kA(峰值) 2次
1min工频耐受电压kV(有效值)湿/干 34/42
额定雷电冲击耐受电压kV(对地/断口) 75/85
额定电缆充电开断电流A 10
额度空载变压器开断容量kVA 1250
机械寿命(次) 2000

产品特点
FKW□-12/630负荷开关主要由灭弧室,隔离闸刀,支柱绝缘子和手动机构组成。灭弧室为产气式灭弧原理。它使用了弹簧储能装置.隔离刀闸的动静触头载流部分均为硬铜制造。手动机构通过连杆对负荷开关进行分合操作,操作速度快慢对负荷切断和合闸速度无关。由拨指推动灭弧室上的弹簧助能杆.给灭弧室分闸进行储能、动触头打开到一定位置拨指与弹簧助能杆分开,弹簧复位,灭弧室快速开断电流。
操作机构由手动进行操作.通过连杆带动拐臂对开关进行操作也可以用电动机构进行操作由电动操作机构带动连杆驱动开关的分、合闸,电动机构采用交、直流电源.由用户在订货时选定。

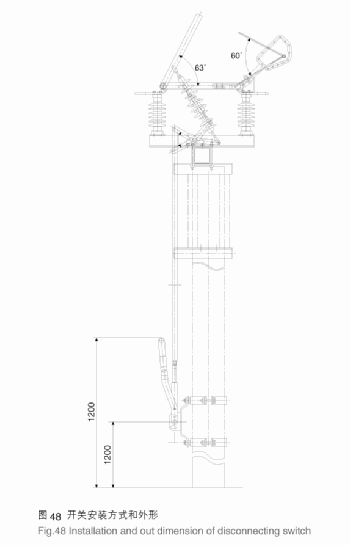

FKW□-12/630型户外柱上负荷隔离开关外形图

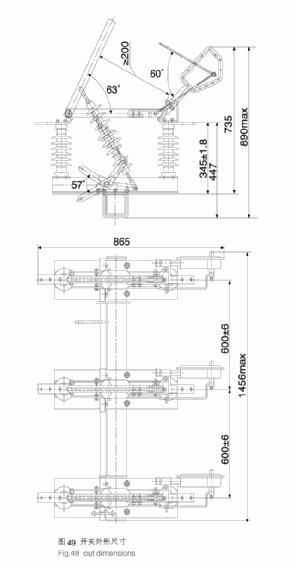

FKW□-12/630型户外柱上负荷隔离开关安装尺寸图

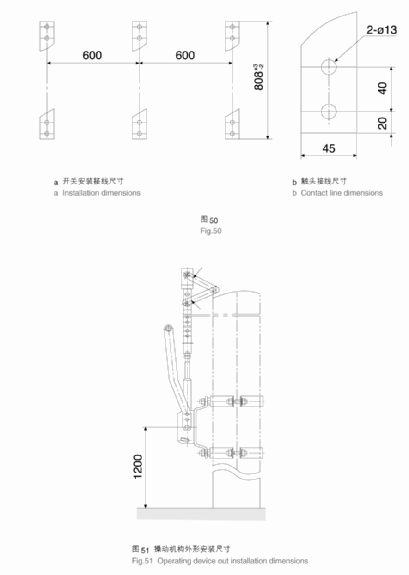

FKW□-12/630型户外柱上负荷隔离开关底座安装尺寸图

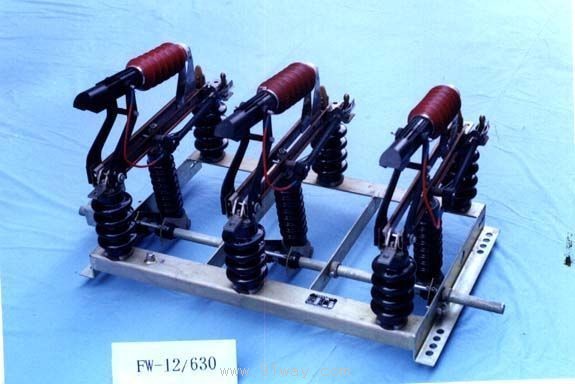

FKW□-12/630型户外柱上负荷隔离开关

FKW□-12/630型户外柱上负荷隔离开关
