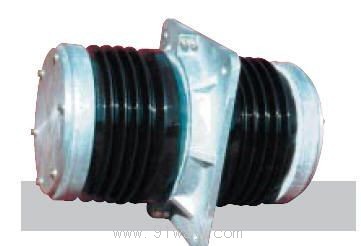

产品名称: CL,CWL,CWWL系列铝导体穿墙套管
型号规格: CL,CWL,CWWL系列铝导体穿墙套管
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 高压穿墙套管
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CL,CWL,CWWL系列铝导体穿墙套管产品详细说明:

CL,CWL,CWWL系列铝导体穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用

CL,CWL,CWWL系列铝导体穿墙套管型号及含义
CL—户内铝导体穿墙套管
CW—户外一户内铜导体穿墙套管
CWL—户外一户内铝导体穿墙套管
CWWL—耐污型户外一户内铝导体穿墙套管
C—户内铜导体穿墙套管
CM—户内母线式穿墙套管
CMW—户外一户内母线式穿墙套管
CMWW—耐污型户外一户内母线式穿墙套管
对带导体套管,短横后的分数;分子为套管额定电压千伏数;分母为套管额定电流安培数,第二个短横后数字为污秽等级号
对母线式套管,字母后第一个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内孔直径毫米数;第三个短横后数字为污秽等级号

产品制造依据
GB77O 电站用35 千伏及以下户外穿墙套管
GB771 电站用35 千伏及以下户内穿墙套管
GB12944 高压穿墙瓷套管技术条件

使用环境条件
1)户内套管
环境温度不高于+40℃,不低于-40℃
 海拔不超过l000m
 相对湿度月平均值不大于90%
 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
 无经常性的剧烈振动
2)户外套管
 环境温度不高于+40℃,不低于-40℃;
 海拔不超过l000m;
 风速不大于34m/s
 产品的使用环境的空气污秽程度,按GB5582 分为0、Ⅰ、Ⅱ、Ⅲ等4 级;
 无经常性的剧烈振动

产品特点
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。

安装和使用注意事项
  套管应在规定的环境条件下使用安装前应查明套管型号规格。
  安装前必须将套管各部分擦拭干净特别是瓷件和导电接触部分

订货须知
  应指明:套管型号.额定电压、额定电流和数量等。

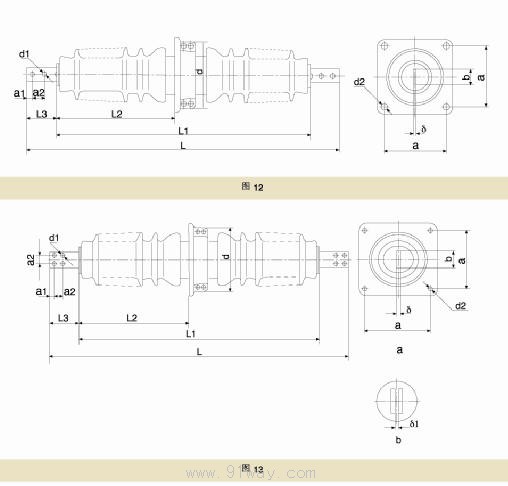

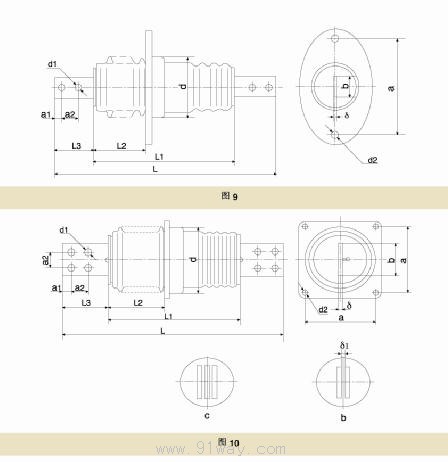

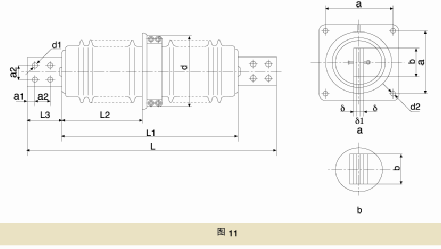

CL,CWL,CWWL系列铝导体穿墙套安装尺寸1
CL,CWL,CWWL系列铝导体穿墙套安装尺寸2
CL,CWL,CWWL系列铝导体穿墙套安装尺寸3

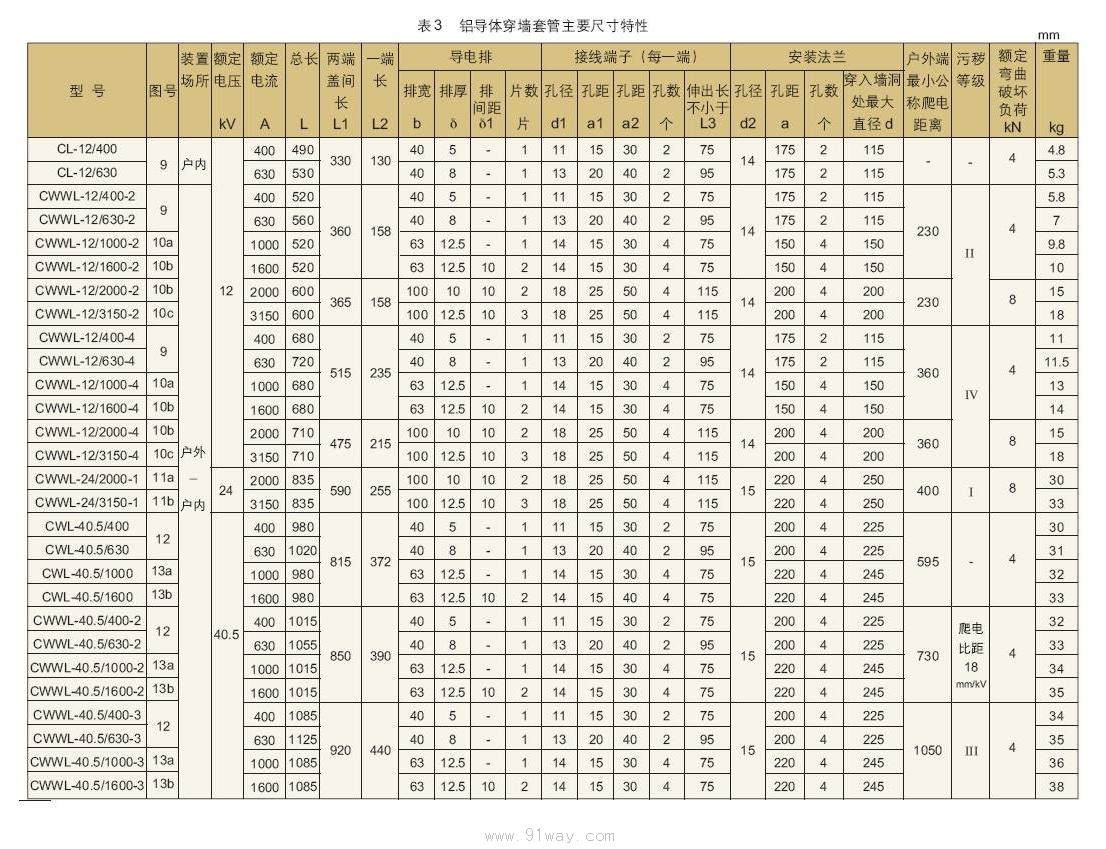

CL,CWL,CWWL系列铝导体穿墙套技术参数
CL,CWL,CWWL系列铝导体穿墙套

CL,CWL,CWWL系列铝导体穿墙套管
