TBP-6kV型户内过压保护器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 高压保护器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
TBP-6kV型户内过压保护器主要技术参数： |
| |
| 主要要技术参数 |
 |
| |
表1
|
TBP-A系列（电动机型） |
|
电动机额定电压（kV） |
有效值 |
6.3 |
10.5 |
|
保护器额定电压（kV） |
7.6 |
12.7 |
|
工频放电电压不小于（kV） |
15.0 |
25.0 |
|
直流U1mA参考电压不小于（kV） |
峰值 |
11.2 |
18.6 |
|
1.2/50μs冲击放电电压不大于（kV） |
17.0 |
29.0 |
|
100A操作冲击电流残压不大于（kV） |
13.6 |
23.0 |
|
500A雷电冲击电流残压不大于（kV） |
17.0 |
29.0 |
|
2000μs方波冲击电流（A） |
|
400 |
400 |
|
安全净距离不小于（mm） |
|
95 |
120 |
|
沿面爬距不小于（mm） |
|
140 |
235 |
|
最小相间距离（mm） |
|
115 |
145 |
表2
|
TBP-B系列（真空断路器、开关型） |
|
系统额定电压（kV） |
有效值 |
6 |
10 |
35 |
|
保护器额定电压（kV） |
7.6 |
12.7 |
42 |
|
工频放电电压不小于（kV） |
峰值 |
16.0 |
26.0 |
80.0 |
|
直流U1mA参考电压不小于（kV） |
14.4 |
24 |
73 |
|
1.2/50μs冲击放电电压不大于（kV） |
24.0 |
41.0 |
99.0 |
|
500A雷电冲击电流残压不大于（kV） |
19.0 |
32.0 |
124.0 |
|
2000μs方波冲击电流（A） |
400 |
400 |
400 |
|
安全净距离不小于（mm） |
|
95 |
120 |
285 |
|
沿面爬距不小于（mm） |
|
140 |
235 |
1020 |
|
最小相间距离（mm） |
|
115 |
145 |
470 |
表3
|
TBP-C系列（电容器型） |
|
系统额定电压（kV） |
有效值 |
6 |
10 |
35 |
|
保护器额定电压（kV） |
7.6 |
12.7 |
42 |
|
工频放电电压不小于（kV） |
峰值 |
16.0 |
26.0 |
80.0 |
|
直流U1mA参考电压不小于（kV） |
14.4 |
24 |
73 |
|
500A操作冲击电流残压不大（kV） |
19.0 |
32.0 |
99.0 |
|
5KA雷电冲击电流残压不大于（kV） |
24.0 |
41.0 |
124.0 |
|
2000μs方波冲击电流（A） |
400 |
400 |
400 |
|
安全净距离不小于（mm） |
|
95 |
120 |
285 |
|
沿面爬距不小于（mm） |
|
140 |
235 |
1020 |
|
最小相间距离（mm） |
|
115 |
145 |
470 |
表4
|
TBP-O系列（电机中性点型） |
|
保护器额定电压
有效值（kV） |
电机额定电压
有效值（kV） |
8/20μs雷电冲击电流残压
峰值不大于（kV） |
直流U1mA参考电压
峰值不小于（kV） |
|
4.8 |
6.3 |
12.0 |
6.8 |
|
8 |
10.5 |
19.0 |
11.4 | | | |
|
| |
|
| |

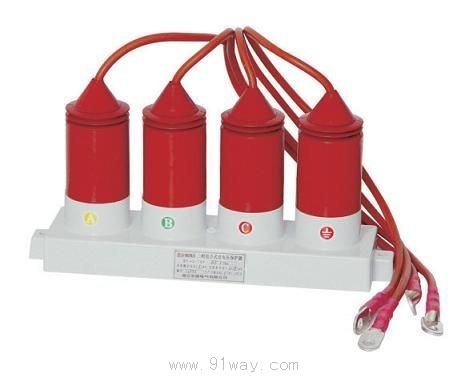

TBP-6kV型户内过压保护器(示意图)
|
