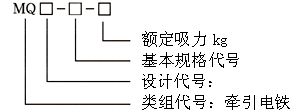

一、MQ8系列交流牵引电磁铁型号及其含义：

　　
　
二、产品简介：
MQ8系列交流牵引电磁铁采用优质原材料真空浇注线圈，以最先进的工艺进行生产。产品是体积小、重量轻、外形美观、性能优越、无噪声、温升低、低耗能、线圈密封防水、安全可靠等优点。是同类产品的更新换代产品，填补了国内空白，产品深受国内外用户欢迎。
该电磁铁与现有技术相比，具有以下优点：
（1）由于线圈密封浇注，大大提高了产品的防水性能，因而提高了整体安全可靠性。
（2）安装板上开有垂直安装孔和水平安装孔，可以垂直安装，也可以水平安装，大大扩大适用范围。
（3）由于线圈密封浇注，且采用优质的硅钢片制作磁轭和衔铁，具有外形美观，体积小，重量轻，吸合释放快，耗电省的优点。
三、适用范围：
本标准适用于交流牵引电磁铁（以下简称电磁铁），该电磁铁，用于交流50赫兹、60赫兹，额定电压至380V的电路中，作为机械设备、及自动化系统，各种操作机构的远距离控制之用。

四、结构特征：
电磁铁系交流单相，拉竿式无罩结构，拉动式和推动式并用，线圈断后无复位装置。
电磁铁是由磁轭和衔铁两部分组成，在使用时，将磁轭孔安装在固定支架上面，将衔铁活动的连接于牵引杆上。当吸引线圈通电时衔铁被吸合，经过连杆带动其所控制的机构。

MQ8系列交流牵引电磁铁的主要技术参数

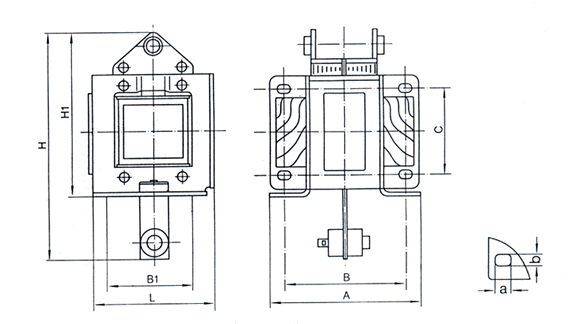

电磁铁的外形及安装尺寸见图表（见图表）的规定

MQ8系列交流牵引电磁铁
