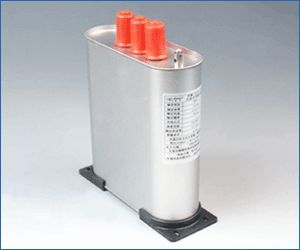

BSMJ自愈式低电压并联电容器产品详细说明：

BSMJ自愈式低电压并联电容器描述：

1．外壳采用磨砂、防锈处理的特种钢板制成，外形美观，坚固不生锈。
2．以坚固的引线端子代替易碎的瓷瓶，免除产品的渗漏和安装时发生损坏的机会，减少维修的需求。
3．内部元件以金属化聚丙烯薄膜作电极和介质，产品具有很高的自愈性能，并同时具有重量轻、体积
小、损耗低等优点。
4．电容器内部装有过压力保护装置和放电电阻，有很高的可靠性和安全性。

产品规格表
BSMJ 400V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm) L×W×H	安装尺寸（mm）
BSMJ0.4-5-3	5	3×33	3×7.2	180×64×135	190×44
BSMJ0.4-7.5-3	7.5	3×50	3×10.8	180×64×135	190×44
BSMJ0.4-10-3	10	3×66	3×14.4	180×64×135	190×44
BSMJ0.4-12.5-3	12.5	3×83	3×18	180×64×190	190×44
BSMJ0.4-15-3	15	3×100	3×21.7	180×64×190	190×44
BSMJ0.4-16-3	16	3×106	3×23	180×64×190	190×44
BSMJ0.4-20-3	20	3×133	3×29	180×64×210	190×44
BSMJ0.4-22.5-3	22.5	3×149	3×32.5	180×64×210	190×44
BSMJ0.4-25-3	25	3×166	3×36	180×64×270	190×44
BSMJ0.4-30-3	30	3×199	3×43.3	180×64×270	190×44

BSMJ 440V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压440V，三角形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm)L×W×H	安装尺寸（mm）
BSMJ0.44-5-3	5	3×27.4	3×6.6	180×64×135	190×44
BSMJ0.44-7.5-3	7.5	3×41.1	3×9.8	180×64×135	190×44
BSMJ0.44-10-3	10	3×54.8	3×13.1	180×64×135	190×44
BSMJ0.44-12.5-3	12.5	3×68.5	3×16.4	180×64×135	190×44
BSMJ0.44-15-3	15	3×82.2	3×19.7	180×64×190	190×44
BSMJ0.44-16-3	16	3×87.7	3×21	180×64×190	190×44
BSMJ0.44-20-3	20	3×109.6	3×26.2	180×64×190	190×44
BSMJ0.44-22.5-3	22.5	3×123.3	3×29.5	180×64×210	190×44
BSMJ0.44-25-3	25	3×137	3×32.8	180×64×210	190×44
BSMJ0.44-30-3	30	3×164.4	3×39.4	180×64×270	190×44

BSMJ 525V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压525V，三角形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm) L×W×H	安装尺寸（mm）
BSMJ0.525-5-3	5	3×19.2	3×5.5	180×64×135	190×44
BSMJ0.525-7.5-3	7.5	3×28.9	3×8.2	180×64×135	190×44
BSMJ0.525-10-3	10	3×38.5	3×11	180×64×135	190×44
BSMJ0.525-12.5-3	12.5	3×48.1	3×13.7	180×64×190	190×44
BSMJ0.525-15-3	15	3×57.7	3×16.5	180×64×190	190×44
BSMJ0.525-16-3	16	3×61.6	3×17.6	180×64×190	190×44
BSMJ0.525-20-3	20	3×77	3×22	180×64×210	190×44
BSMJ0.525-22.5-3	22.5	3×86.6	3×24.7	180×64×210	190×44
BSMJ0.525-25-3	25	3×96.2	3×27.5	180×64×270	190×44
BSMJ0.525-30-3	30	3×115.5	3×33	180×64×270	190×44

BSMJ 690V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压690V，星形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm) L×W×H	安装尺寸（mm）
BSMJ0.69-5-3	5	33	3×4.2	180×64×135	190×44
BSMJ0.69-7.5-3	7.5	50	3×6.3	180×64×135	190×44
BSMJ0.69-10-3	10	66	3×8.4	180×64×135	190×44
BSMJ0.69-12.5-3	12.5	83	3×10.5	180×64×190	190×44
BSMJ0.69-15-3	15	100	3×12.6	180×64×190	190×44
BSMJ0.69-16-3	16	106	3×13.4	180×64×190	190×44
BSMJ0.69-20-3	20	133	3×16.7	180×64×210	190×44
BSMJ0.69-22.5-3	22.5	149	3×18.8	180×64×210	190×44
BSMJ0.69-25-3	25	166	3×21	180×64×270	190×44
BSMJ0.69-30-3	30	199	3×25.1	180×64×270	190×44

安全/质量认证
产品通过国家电力工业部电力电容器质量检验测试中心型式试验

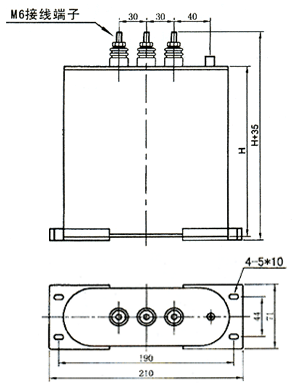

外形尺寸及安装尺寸



BSMJ/BZMJ三相电容器
