MKPS系列自愈式低压并联电容器产品详细说明：

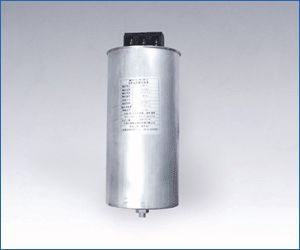

MKPS系列自愈式低压并联电容器

产品描述：

1． 螺栓出线方式，保证了接线的可靠稳定，满足大容量、大电流的要求；
2． 安全可靠的美式过压力防爆结构，内置式放电电阻，使得产品更安全，更可靠；
3． 长寿命、多元件设计，增加散热面积，使电容器的温升更低，延长电容器的使用寿命，平均寿命达到100,000小时；
4． 电容器元件用金属化薄膜采用特别的方阻设计，既有很高的自愈性能，又满足了高可靠性的接触和高耐压的要求；
5． 安全有效的防护措施，免除对人体的伤害；
6． 方便可靠的安装方式，提高了工作效率；
7． 优质圆柱形铝外壳，美观漂亮，更小的体积，使得单柜的容量更大。工业产品的设计家电化，提升成品形象，为客户创造最大价值。
8． 产品符合IEC831-1，IEC831-2国际标准和GB/T12747-2004国家标准的要求。

MKPS系列自愈式低压并联电容器特性说明（规格、性能、质地、适用包装等）
符合IEC831-1，IEC831-2，GB/T12747-2004

额定电压	1000V以下，50/60Hz工频交流电压
额定容量	1千乏～30千乏
过电压	Un+10%（8小时/24小时）/ Un+30%（连续1分钟）
过电流	1.3×In
浪涌电流	200倍额定电流
损耗（介质）	<0.2W/kVar
容差	-5 / +10%
极间耐压	2.15Un，AC，10S
极壳耐压	3000V，AC，10S
设计寿命	100,000小时
环境温度	-25/ D (最高+55℃)
冷却	自然冷却（或强制风冷）
最高允许湿度	95%
海拔高度	小于海拔3000m
安装方式	垂直安装
安装和接地	外壳底部的M12螺栓
安全性	干式技术，过压力保护装置，自愈合技术，过电流保护器
放电器件	内置放电电阻
外壳	优质铝外壳
防污等级	IP20，户内安装
介质材料	优质聚丙烯薄膜
填充材料	NON-PCB
端子	M6/M8铜螺栓，最大可连接25mm2电缆，带防触电保护罩

产品规格表
MKPS 400V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压400V，三角形接线

型号规格	额定容量 (kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm)外径(D)*高度(H)	安装尺寸
MKPS0.4-3-3	3	3×20	3×4.3	90×180	M12×16
MKPS0.4-5-3	5	3×33	3×7.2	90×180
MKPS0.4-6-3	6	3×40	3×8.6	90×180
MKPS0.4-7.5-3	7.5	3×50	3×10.8	90×240
MKPS0.4-10-3	10	3×66	3×14.4	90×240
MKPS0.4-12.5-3	12.5	3×83	3×18	90×240
MKPS0.4-15-3	15	3×100	3×21.7	90×240
MKPS0.4-20-3	20	3×133	3×29	120×240	M16×25
MKPS0.4-22.5-3	22.5	3×149	3×32.5	120×240
MKPS0.4-25-3	25	3×166	3×36	120×240
MKPS0.4-30-3	30	3×199	3×43.3	120×290

MKPS 440V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压440V，三角形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm)外径(D)*高度(H)	安装尺寸
MKPS0.44-3-3	3	3×16	3×3.9	90×180	M12×16
MKPS0.44-5-3	5	3×27	3×6.6	90×180
MKPS0.44-6-3	6	3×33	3×7.8	90×180
MKPS0.44-7.5-3	7.5	3×41	3×9.8	90×240
MKPS0.44-10-3	10	3×54.8	3×13	90×240
MKPS0.44-12.5-3	12.5	3×69	3×16.4	90×240
MKPS0.44-15-3	15	3×82	3×19.7	90×240
MKPS0.44-20-3	20	3×110	3×26.2	120×240	M16×25
MKPS0.44-22.5-3	22.5	3×123	3×30	120×240
MKPS0.44-25-3	25	3×137	3×33	120×290
MKPS0.44-30-3	30	3×164	3×39.4	120×290

MKPS 525V，ac ，50Hz系列，三相自愈式并联电容器，额定电压525V，三角形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm)外径(D)*高度(H)	安装尺寸
MKPS0.525-3-3	3	3×11	3×3.3	90×180	M12×16
MKPS0.525-5-3	5	3×19	3×5.5	90×180
MKPS0.525-6-3	6	3×23	3×6.6	90×180
MKPS0.525-7.5-3	7.5	3×28.8	3×8.2	90×240
MKPS0.525-10-3	10	3×38.5	3×11	90×240
MKPS0.525-12.5-3	12.5	3×48.1	3×13.7	90×240
MKPS0.525-15-3	15	3×57.7	3×16.5	90×240
MKPS0.525-20-3	20	3×77	3×22	120×240	M16×25
MKPS0.525-22.5-3	22.5	3×86.6	3×24.7	120×240
MKPS0.525-25-3	25	3×96.2	3×27.5	120×240
MKPS0.525-30-3	30	3×115.5	3×33	120×290

MKPS 690V ，ac ，50Hz系列，三相自愈式并联电容器，额定电压690V，星形接线

型号规格	额定容量(kVar)	额定电容量 (μF)	额定电流 (A)	尺寸(mm)外径(D)*高度(H)
MKPS0.69-3-3	3	20	3×2.5	90×180	M12×16
MKPS0.69-5-3	5	33	3×4	90×180
MKPS0.69-6-3	6	40	3×5	90×180
MKPS0.69-7.5-3	7.5	50	3×6.2	90×240
MKPS0.69-10-3	10	66	3×8.3	90×240
MKPS0.69-12.5-3	12.5	84	3×10.5	90×240
MKPS0.69-15-3	15	100	3×12.6	90×240
MKPS0.69-20-3	20	134	3×16.7	Φ120×240	M16×25
MKPS0.69-22.5-3	22.5	150	3×18.8	120×240
MKPS0.69-25-3	25	167	3×21	120×240
MKPS0.69-30-3	30	199	3×25.1	120×290

MKPS 230V，ac ，50Hz系列，单相自愈式并联电容器，额定电压250V

型号规格	技术参数				尺寸
	额定容量(kVar)	额定电流 (A)	额定电容量 (μF)	接线端子	外壳尺寸	安装
MKPS0.25-1-1	1	4.0	50	M6	Φ70×120	底部M12×16安装螺栓
MKPS 0.25-2-1	2	8.0	100	M6	Φ70×120
MKPS 0.25-3-1	3	12.0	150	M6	Φ70×120
MKPS 0.25-4-1	4	16.0	200	M6	Φ70×160
MKPS 0.25-5-1	5	20.0	250	M6	Φ70×200
MKPS 0.25-6-1	6	24.0	300	M6	Φ70×200
MKPS 0.25-6.7-1	6.7	26.4	330	M6	Φ70×200
MKPS 0.25-8-1	8	32.0	400	M6	Φ75×240
MKPS 0.25-10-1	10	40.0	500	M8	Φ120×180	底部M16×25安装螺栓
MKPS 0.25-12-1	12	48.0	600	M8	Φ120×240
MKPS 0.25-15-1	15	60.0	750	M8	Φ120×240
MKPS 0.25-20-1	20	80.0	1000	M8	Φ120×240

产品通过国家电力电容器质量监督检验中心型式试验

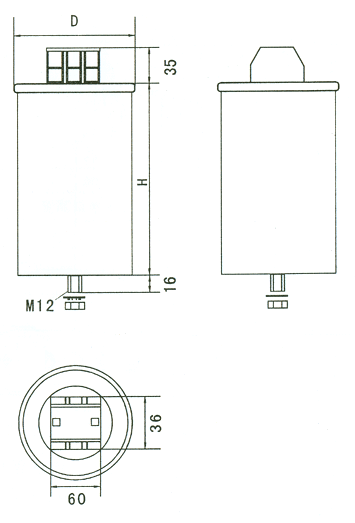

安装示意图

MkPS系列自愈式低压并联电容器
