一、概述

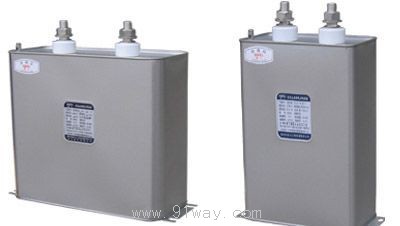

“鑫力”，牌自愈式低电压矿热炉专用电容器采用国际最先
进的银一锌一铝复合边缘加厚金属化腊作为材料。引进国际先进设
备、技术、严格按照国际IEC60831.1：1996标准生产，主要用于矿热炉二次低压无功补偿，提高功率因数减少冶炼系统无功功率，降低电耗，提高电极端部的冶炼电压，补偿短网的电压降等；为高能耗企业的节能降耗提供了新途径，是国家大力推荐使用的节最佳产品。Ⅱ.
二、型号说明
三、主要技术参数
1.使用条件:户内-25℃～+55℃,湿度≤85%RH,海拔≤2000米
2.额定电压:120VAC、150VAC、180VAC、200VAC、230VAC
3.额定容量:1～30Kvar
4.电容允差:0～5%
5.耐压性能:极间2.15Un10s,极壳3000VAC 10s
6.绝缘性能:极壳500VCD 1分钟大于1000MO
7.损耗角正切值:tg￡≤0.1%(工频额定电压,温度20℃)
8.最高允许电压:1.1Un
9.最高允许电流:1.43In
10.自放电特性:切除电网3分钟后,电容器端子间电压降到75V以下
11.符合标准:GB/T12747.1-2004 IEC60831.1:11996Ⅲ.Main technical indexes
四、主要特点
1.由于采用银锌复合边缘加厚金属化膜作为介质,体积小、重量轻、
性能稳定，
2.损耗低,实际值低于0.1%,所以电容器自身的能耗低,发热小,温升
低,工作寿命长、节能效果佳。
3.优良的自愈性能:过电压所造成介质局部击穿能迅速自愈,恢复正
常工作.使可靠性大为提高.
4.安全性:内装自放电电阻和保险装置,使用安全可靠。
5.不漏油:由于采用特种材料作为浸渍剂,常温呈固态,熔点高于75℃
,在使用中不漏油,避免环境污染。Ⅳ. Main characteristics
五、主要技术指标 MAIN TECHNIQUEINDESSIGN
|
型号及规格
Model & Spec. |
额定电压
Rated voltage （Kv） |
额定容量
Rated capacity
（Kvar） |
额定频率
Rated frequency
（HZ） |
额定电容
Rated capacitance
（uF） |
额定电流
Rated current
（A） |
外形尺寸
Outline size （mm）L*B*H |
图号
Drawing No. |
| BPEMJ0.12-6-1 |
0.12 |
6 |
50 |
1327 |
50 |
215*98*250 |
A |
| BPFMJ0.12-8-1 |
0.12 |
8 |
50 |
1769 |
66.6 |
215*98*250 |
A |
| BPFMJ0.12-10-1 |
0.12 |
10 |
50 |
2211 |
83.3 |
310*125*210 |
B |
| BPFMJ0.12-12-1 |
0.12 |
12 |
50 |
2654 |
100 |
310*125*260 |
B |
| BPFMJ0.15-10-1 |
0.15 |
10 |
50 |
1415 |
66.6 |
215*98*270 |
A |
| BPEMJ0.15-12-1 |
0.15 |
12 |
50 |
1698 |
80 |
215*98*310 |
A |
| BPFMJ0.15-15-1 |
0.15 |
15 |
50 |
2123 |
100 |
310*125*210 |
B |
| BPFMJ0.15-16-1 |
0.18 |
16 |
50 |
2264 |
106.6 |
310*125*230 |
B |
| BPFMJ0.18-10-1 |
0.18 |
10 |
50 |
983 |
55.5 |
215*98*200 |
A |
| BPFM10.18-12-1 |
0.18 |
12 |
50 |
1179 |
66.6 |
215*98*250 |
A |
| BPFMJ0.18-15-1 |
0.18 |
15 |
50 |
1474 |
83.3 |
215*98*310 |
A |
| BPFMJ0.18-16-1 |
0.18 |
16 |
50 |
1572 |
88.8 |
215*98*310 |
A |
| BPFMJ0.18-20-1 |
0.18 |
20 |
50 |
1965 |
111.1 |
310*125*210 |
B |
| BPFMJ0.2-16-1 |
0.2 |
16 |
50 |
1273 |
80 |
215*98*250 |
A |
| BPFMJ0.2-20-1 |
0.2 |
20 |
50 |
1592 |
100 |
215*98*310 |
A |
| BPFMJ0.2-25-1 |
0.2 |
25 |
50 |
1990 |
125 |
310*125*210 |
B |
| BPFMJ0.23-20-1 |
0.23 |
20 |
50 |
1204 |
86.9 |
215*98*250 |
A |
| BPFMJ0.23-25-1 |
0.23 |
25 |
50 |
1505 |
108-7 |
215*98*310 |
A |
| BPFMJ0.23-30-1 |
0.23 |
30 |
50 |
1806 |
130.4 |
310*125*210 |
B |

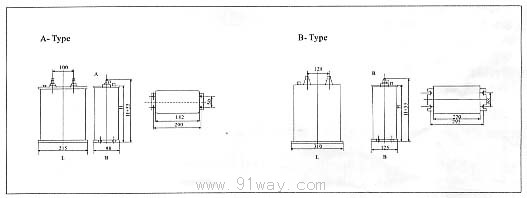

注：本表格所例的高度不包含接线端子的高度，A、B图型电容器接线端子高度均为55mm
|
