产品名称: DLD7系列电磁离合器
型号规格: DLD7系列电磁离合器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁离合器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DLD7系列电磁离合器产品详细说明:
规格 D1 D2 D3 D4 E d h e d1 G S U W m M1 M2 M3 L1
5 67.5 63 46 35 26 12 13.8 4 12 38 33 35.5 4 M3深4 26 15 23.5 30
10 85 80 60 42 31 15 17.3 5 15 45 37 42 5 M4深6 29 20 29 33
20 106 100 76 52 41 20 22.8 6 20 55 47 51.5 6 M4深6 33 25 35 39
40 133 125 95 62 49 25 28.3 8 25 64 52 60 8 M4深6 40 30 46 47
80 169 160 120 80 65 30 33.3 8 30 75 62 71 8 M5深8 45 38 57 54
160 212 200 158 100 83 40 43.3 12 40 90 74.5 85 10 M5深8 52 45 69 63

规格 L2 L3 L4 L5 O G1 G2 G3 R Y1 Y2 X V1 V2 V3 N T t δ
5 45 53.5 11.5 20 12 38 50 9.5 2 4.5 14 2.5 3.1 7 5 2 6 M4 0.2
10 53 62 16 25 18 51.5 65 11.5 2 6.5 16 2.5 4.1 9 7 3 8 M5 0.2
20 64 74 20 30 20 56.5 70 11.5 2 6.5 16 2.5 5.2 10.5 8 3 10 M5 0.2
40 77 93 24 40 30 71.5 85 11.5 2 6.5 16 2.5 6.2 12 10 3 12 M6 0.3
80 92 111 31 50 35 91 112 18.5 3 8.5 25 3 8.2 15 12 3 15 M8 0.3
160 108 132 36 60 35 112 133 18.5 3 8.5 25 4 10.3 18 15 5 18 M8 0.5

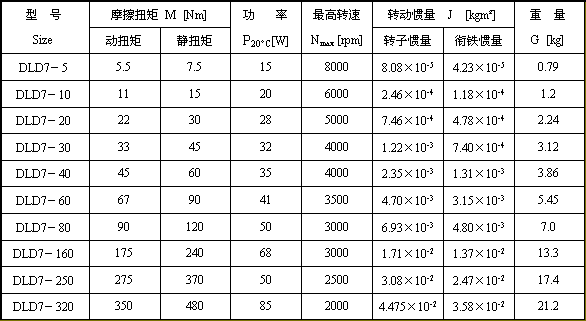

a.基型衔铁单片电磁离合器性能参数

DLD7系列电磁离合器技术参数1

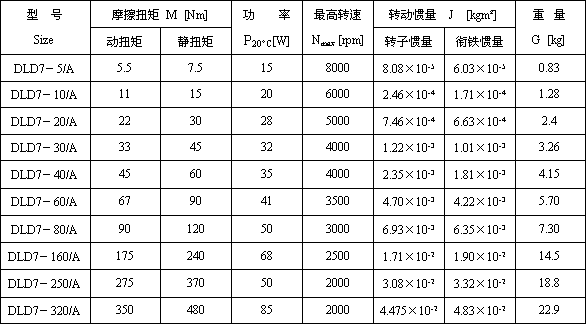

b.A 型衔铁单片电磁离合器性能参数

DLD7系列电磁离合器技术参数2

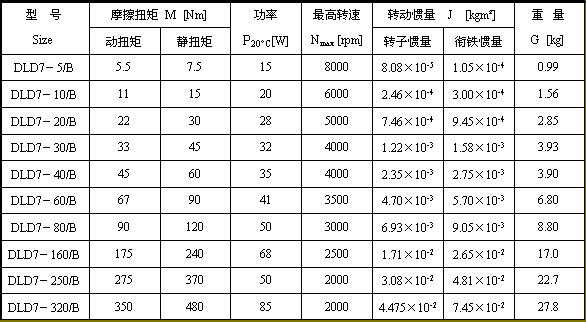

c.B型衔铁单片电磁离合器性能参数

DLD7系列电磁离合器技术参数3

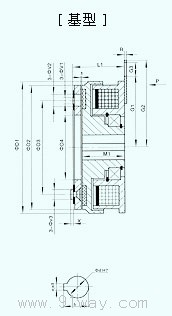

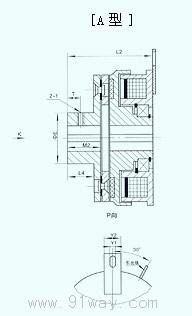

DLD7系列电磁离合器外形尺寸1     DLD7系列电磁离合器外形尺寸2

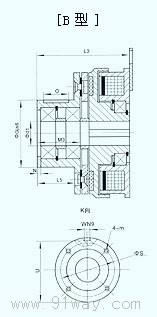

DLD7系列电磁离合器外形尺寸3

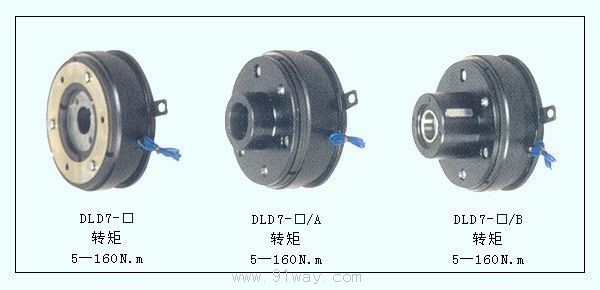

DLD7系列电磁离合器

DLD7系列电磁离合器
