产品名称: FZW□-40.5型户外真空隔离负荷开关
型号规格: FZW□-40.5型户外真空隔离负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FZW□-40.5型户外真空隔离负荷开关产品详细说明:
FZW□-40.5型户外高压真空隔离负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压40.5kV的户外高压开关设备,适用于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流,配以电动机机构和控制器可作为线路分段开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后明显可见断口,兼有隔离开关的功能,此外还有开断容量大,无油,因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。

一、概 述
FZW□-40.5/FZW□-40.5型户外真空隔离负荷开关参数符号D-20型户外高压真空隔离负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压40.5kV的户外高压开关设备,适用于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流,配以电动机机构和控制器可作为线路分段开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后明显可见断口,兼有隔离开关的功能,此外还有开断容量大,无油,因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。

二、FZW□-40.5型户外真空隔离负荷开关主要技术参数

序号
名称
单位
参数值
1
额定电压
KV
40.5
2
额定电流
A
630、1250
3
额定灭弧室断口(电寿命前、后)
KV
70
4
相间、相对地(干试)
KV
95
5
相间、相对地(湿试)
KV
85
6
隔离断口(干试)
KV
110
7
隔离断口(湿试)
kV
95
雷电冲击耐压


8
相间、相对地
KV
185
9
隔离断口
KV
215
10
额定短路关合电流(峰值)
KV
50
11
额定稳定电流(峰值)
KV
50
12
4秒热稳定电流(有效值)
KV
20
13
额定电缆充电开断电流
A
10
14
机械寿命
    10000
15
总重量
KG
300

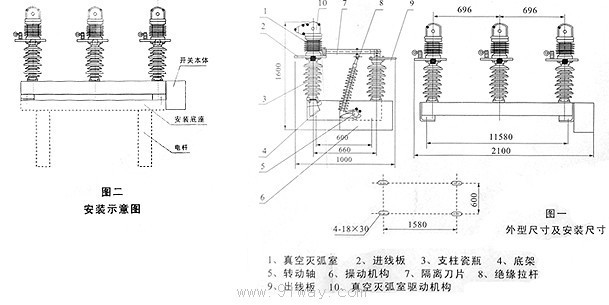

FZW□-40.5型户外真空隔离负荷开关安装尺寸图

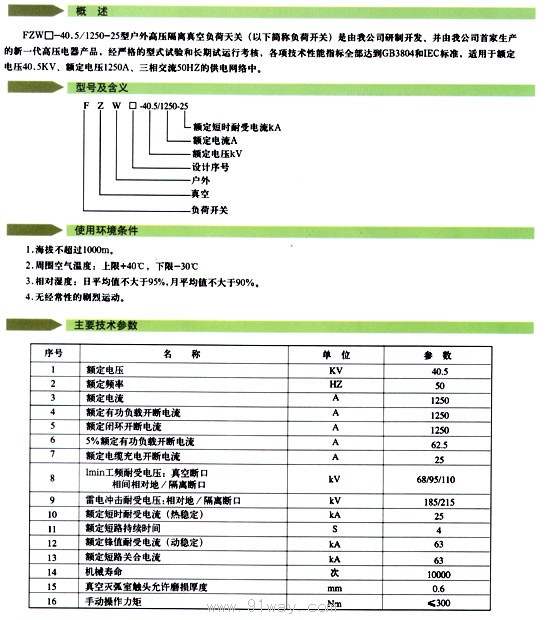

FZW□-40.5型户外真空隔离负荷开关技术参数表1

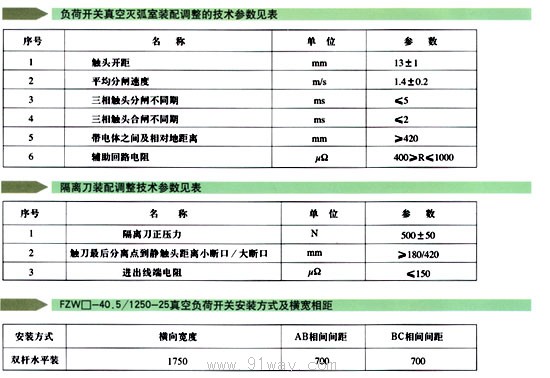

FZW□-40.5型户外真空隔离负荷开关技术参数表2

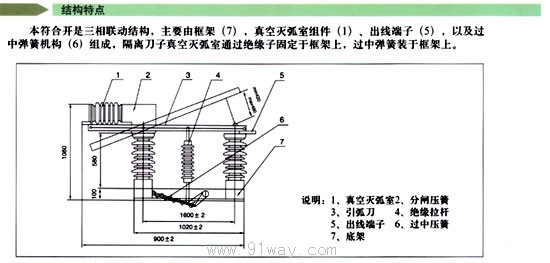

FZW□-40.5型户外真空隔离负荷开关外形图

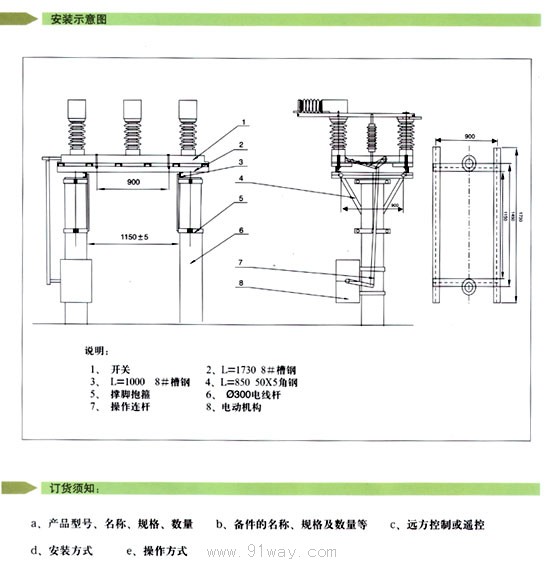

FZW□-40.5型户外真空隔离负荷开关安装示意图

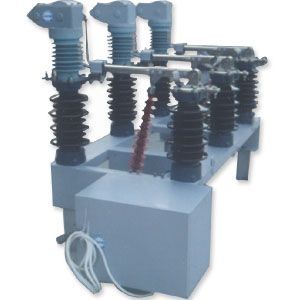

FZW□-40.5型户外真空隔离负荷开关
