产品名称: S78AS系列小型光电开关
型号规格: S78AS系列小型光电开关
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 光电开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
S78AS系列小型光电开关产品详细说明:
S78AS系列小型光电开关具备型号说明


输出形式
型号
接线方式
漫反射式
直流NPN三线常开
S78AS01-1K
见(1)号接线图
直流NPN三线常闭
S78AS01-1B
直流PNP三线常开
S78AS01-2K
见(2)号接线图
直流PNP三线常闭
S78AS01-2B
直流四线多功能输出
见(9)号接线图
交流二线SCR输出
见(6)号接线图
交流五线继电器输出
见(7)号接线图
镜反射
直流NPN三线常开
见(1)号接线图
直流PNP三线常闭
见(2)号接线图
直流四线多功能输出
见(9)号接线图
交流五线继电器输出
见(7)号接线图
对射式
直流NPN三线常开
S78AS3M-1K
见(1)号接线图
直流PNP三线常闭
S78AS3M-2K
见(2)号接线图
交流二线常开输出
见(6)号接线图
交流五线继电器输出
见(7)号接线图

S78AS系列参数说明

检测距离
漫反射型:10cm
工作电压
直流型:10-30VDC
对射型:  3m
静态电流
DC三线型≤20mA
回差值
不大于检测距离10%
响应频率
300Hz
指向角
3-10°
电流输出
200mA
调节方式
防护等级
IP65
残留电压
DC三线式:≤1.5VDC
温度影响
在-25℃到+70℃范围内,对在+25℃时的检测距离是在10%以下
绝缘电阻
≥50MΩ Min (500VDC Mega基准)
耐压
1500VAC 50/60Hz 一分钟
抗振动
抗振动:10-55Hz(周期每分钟)复振幅1mm,X、Y、Z各方向2小时
抗冲击
抗冲击:500M/S2( 50G )  X、Y、Z各方向3次
环境温度
工作时 : -30 to +80℃(未结冰状态下)
储存时 : -30 to +80℃未结冰状态下 )
环境湿度
工作时: 35 to 95% RH
指示灯
动作显示(红色LED)
连接方式
电缆连接(长度2m)

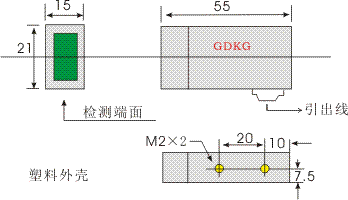

S78AS系列小型光电开关外形尺寸

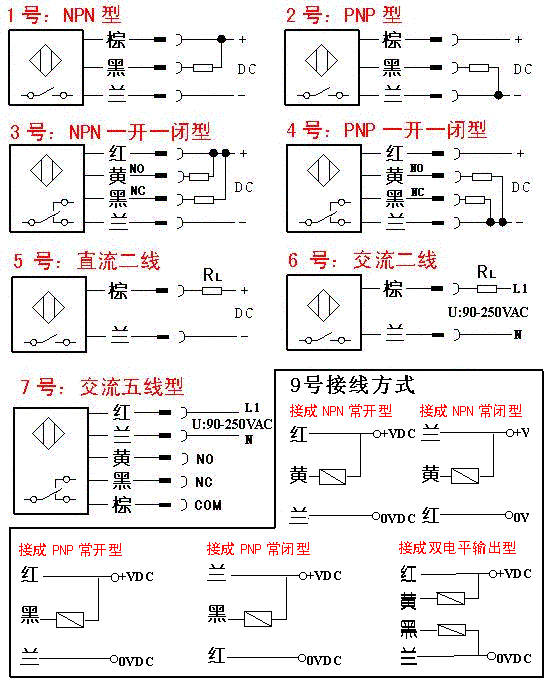

S78AS系列小型光电开关接线图

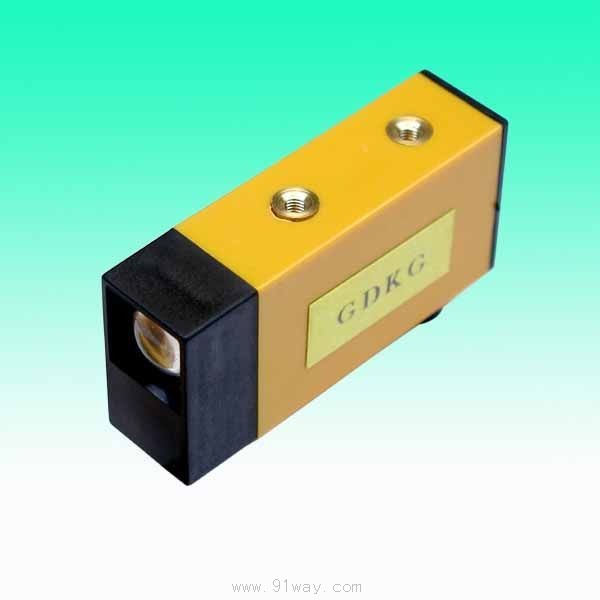

S78AS系列小型光电开关
S78AS系列小型光电开关
