关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
SQ系列内装继电器型光电开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 电子电器
-- 光电开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
SQ系列内装继电器型光电开关主要技术参数： |
| |
■ SQ系列具备型号说明 ■
|
|
输出形式 |
型号 |
接线方式 |
|
漫反射式 |
直流NPN三线常开 |
SQ07-1K |

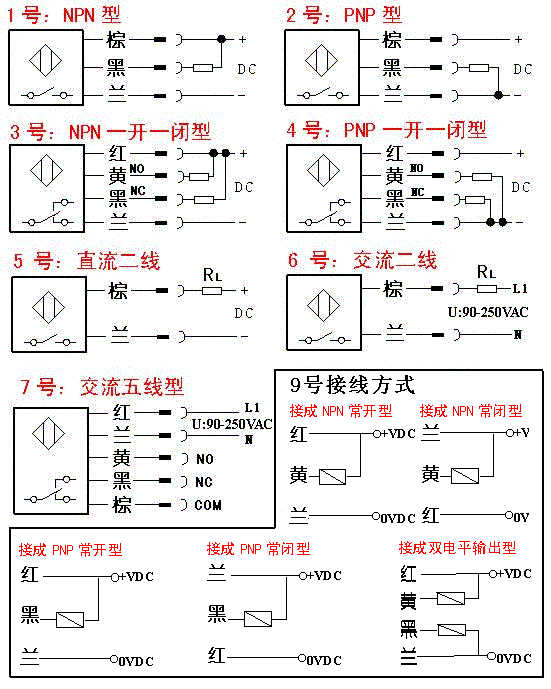

见（1）号接线图 |
|
直流NPN一开一闭 |
SQ07-3 |
|
直流PNP三线常开 |
|
见（2）号接线图 |
|
直流PNP三线常闭 |
|
|
直流四线多功能输出 |
SQ07-9 |
见（9）号接线图 |
|
交流二线SCR输出 |
|
见（6）号接线图 |
|
交流五线继电器输出 |
SQ07-7 |
见（7）号接线图 |
|
镜反射 |
直流NPN三线常开 |
|
见（1）号接线图 |
|
直流PNP三线常闭 |
|
见（2）号接线图 |
|
直流四线多功能输出 |
|
见（9）号接线图 |
|
交流五线继电器输出 |
SQ3M-7 |
见（7）号接线图 |
|
对射式 |
直流NPN三线常开 |
|
见（1）号接线图 |
|
直流PNP三线常闭 |
|
见（2）号接线图 |
|
交流二线常开输出 |
|
见（6）号接线图 |
|
交流五线继电器输出 |
SQ8M-7 |
见（7）号接线图 |
■ SQ系列参数说明 ■
|
检测距离 |
漫反射型：70cm |
工作电压 |
直流型：12/24VDC |
|
镜反射型：3m |
交流型：90-250VAC |
|
对射型： 8m |
静态电流 |
DC三线型≤20mA |
|
回差值 |
不大于检测距离10% |
响应频率 |
25Hz |
|
指向角 |
3-20° |
电流输出 |
2A |
|
调节方式 |
反射型距离可调节 |
防护等级 |
IP65 |
|
残留电压 |
DC三线式：≤1.5VDC |
|
温度影响 |
在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下 |
|
绝缘电阻 |
≥50MΩ Min （500VDC Mega基准） |
|
耐压 |
1500VAC 50/60Hz 一分钟 |
|
抗振动 |
抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时 |
|
抗冲击 |
抗冲击：500M/S2( 50G ) X、Y、Z各方向3次 |
|
环境温度 |
工作时 : -30 to +80℃(未结冰状态下) |
|
储存时 : -30 to +80℃未结冰状态下 ) |
|
环境湿度 |
工作时: 35 to 95% RH |
|
指示灯 |
动作显示 红色LED |
连接方式 |
接线柱式 |   |
|
| |
|
| |

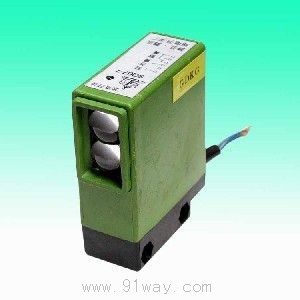

SQ系列内装继电器型光电开关(示意图)
|
