GW1-12系列户外交流高压隔离开关
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 高压隔离开关 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
GW1-12系列户外交流高压隔离开关主要技术参数： |
| |
GW1型户外高压隔离开关（以下简称隔离开关）适用于装在户外12kV线路上，供线路在有电压，无负载时分合电路之用。
本隔离开关充分考虑到用户的不同需要，分有带接地刀和不带接地刀两种形式。带接地刀的开关，配用 CS□型手动机构，可防止带电挂接地线和带接地线关合隔离开关等误操作，操作人员也不必另挂接地线。本隔离开关有普通型和防污型两种。其中防污型隔离开关能满足较严重污秽地区之要求，可有效地解决隔离开关在运行中出现的污闪问题。产品符合GB1985及GB/T11022等标准要求。
结构特点：
隔离开关由三个单极开关组成。每个单极隔离开关都具有相同的组成部分，包括底座支柱及操作绝
缘子、前后静触头、闸刀等。根据用户需要，带接地刀者配用CS□操动机构，不带接地刀者，配用CS8-
5型操动机构。产品开距大，操作简便可靠。
当线路上无断路器或断路器发生故障时，隔离开关允许在下列情况下进行分合；
对量度用的电压互感器进行分合；
对母线设备上的充电电流进行分合；
对电力变压器的空载电流进行分合（此时变压器的容量不得超过750kVA）。
|
型号 |
额定电压kV |
最高工作电压kV |
额定电流A |
动稳定电流kA(峰值) |
10S热稳定电流kA(有效值) |
|
GW1-6/200 |
6 |
7.2 |
200 |
15 |
5 |
|
GW1-6/400 |
6 |
7.2 |
400 |
25 |
10 |
|
GW1-10/200 |
10 |
12 |
200 |
15 |
5 |
|
GW1-10/400 |
10 |
12 |
400 |
25 |
10 |
|
GW1-10/600 |
10 |
12 |
600 |
35 |
14 |
|
GW1-10W/200 |
10 |
12 |
200 |
15 |
5 |
|
GW1-10W/400 |
10 |
12 |
400 |
25 |
10 |
|
GW1-10W/600 |
10 |
12 |
600 |
35 |
14 |
|
型号 |
主 要 尺 寸 mm |
|
L |
L1 |
L2 |
H |
A |
A1 |
|
GW1-6/200、400 |
560 |
500 |
150 |
325 |
420 |
280 |
|
GW1-10/200、400、600 |
670 |
620 |
180 |
363 |
510 |
370 | |
|
| |
|
| |

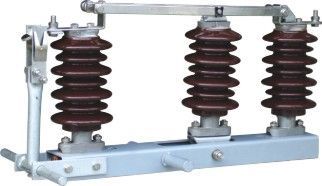

GW1-12系列户外交流高压隔离开关(示意图)
|
