产品名称: HA系列霍尔开关
型号规格: HA系列霍尔开关
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 霍尔开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HA系列霍尔开关产品详细说明:
 HA系列霍尔开关常用型号说明

输出形式
型号
接线方式
直流NPN三线常开
HA10-1K
见(1)号接线图
直流NPN三线常闭
HA10-1B
直流PNP三线常开
HA10-2K
见(2)号接线图
直流PNP三线常闭
HA10-2B

HA系列霍尔开关参数说明

安装形式
埋入式
工作电压
直流型:3-28VDC
回差值
不大于检测距离的20%
检测距离
10mm±20%(相对于标准检测体Φ8×5)
已实际检测距离为准,检测距离大小主要取决于磁钢
静态电流
≤5mA
控制电流输出
阻性负载100mA 感性负载50mA
响应频率
5000Hz
防护等级
IP66(IEC规格)
残留电压
DC三线式:≤1.5VDC
温度影响
在-25℃到+70℃范围内,对在+25℃时的检测距离是在20%以下
绝缘电阻
≥50MΩ Min (500VDC Mega基准)
耐压
1500VAC 50/60Hz 一分钟
抗振动
抗振动:10-55Hz(周期每分钟)复振幅1mm,X、Y、Z各方向2小时
抗冲击
抗冲击:500M/S2( 50G )  X、Y、Z各方向3次
环境温度
工作时 : -30 to +80℃(未结冰状态下)
储存时 : -30 to +80℃未结冰状态下 )
环境湿度
工作时: 35 to 95% RH
指示灯
动作显示(红色LED)

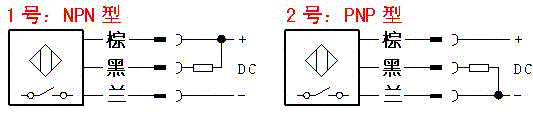

 输出接线图
HA系列霍尔开关接线图

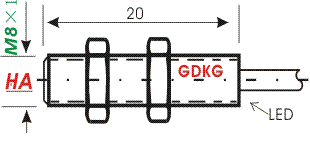

HA系列霍尔开关外形尺寸
HA系列霍尔开关
