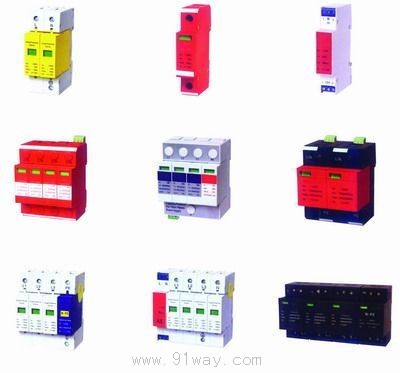

● 模块设计,安装方便,带电维护操作简单 ● 内置过流过热、温控断路技术 ● 采用自主知识产权的高品质氧化锌压敏电阻片 ● 漏电流小,响应时间快,残压低 ● 可配遥信接口及声光告警,能实现远程监控 ● 告警指示明示,绿色(正常)、红色(故障)
■ 技术参数:
| 型号 |
TNR-D5 |
TNR-D10 |
TNR-C15 |
TNR-C20 |
TNR-B25 |
TNR-B30 |
| 额定工作电压Un(V~) |
220 |
220/380 |
220/380 |
220/380 |
220/380 |
220/380 |
| 持续工作电压Uc(V~) |
275 |
320 |
320 |
385 |
275/320 |
385/420 |
275/320 |
385/420 |
385 |
420 |
385 |
420 |
| 保护水平Up(kV~) |
≤0.7 |
≤1.0 |
≤0.9 |
≤1.2/1.4 |
≤1.0/1.4 |
≤1.5/1.6 |
≤1.2/1.6 |
≤1.7/1.8 |
≤1.8 |
≤1.9 |
≤1.9 |
≤2.0 |
| 标称放电电流(8/20μS)In(kA) |
5 |
10 |
15 |
20 |
25 |
30 |
| 最大通流容量Imax(8/20μS)In(kA) |
10 |
20 |
30 |
40 |
50 |
60 |
| 响应时间t(nS) |
<25 |
| 工作环境 |
-40 ~ +85 |
| 相对湿度 |
≤95%(25℃) |
|
接入导线截面积(mm2) |
≥10 |
≥16 |
≥16 |
≥16 |
≥25 |
≥25 |
| 接入接地线截面积(mm2) |
≥16 |
≥25 |
≥25 |
≥25 |
≥25 |
≥25 |
| 告警线截面积(mm2) |
≥ 1.0 |
■ 产品接线: ●该产品通过不同组合可用在不同供电体制下的单、三相浪涌保护,特别有针对我国中小城市普通采用的TT系统的3+1保护(三相+N-PE)。
■ 外型尺寸 安装轨道尺寸: ● 防雷器采用35mm轨道型材安装,外形尺寸见图
■ 应用: ● 该产品可用在B、C、D三种级别的保护,适应LPZ1-LPZ2、LPZ3防雷区。TNR-D5、TNR-D10保护等级D级,满足用电设备末端保护要求。TNR-C15、TNR-C20保护等级C级,多用于建筑物供电系统、楼层或入室配电箱、低压开关柜分柜的雷电浪涌保护。TNR-B25、TNR-B30保护等级B级,一般安装在建筑物进线低压总开关柜内。 |
