产品名称: LW26GS系列挂锁型电源切断开关
型号规格: LW26GS系列挂锁型电源切断开关
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 万能转换开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LW26GS系列挂锁型电源切断开关产品详细说明:
用途
LW26GS系列挂锁型电源切断开关,是LW26系列万能转换开关的派生产品。主要用作机床中要能用挂锁锁住的电源切断开关,在断开位置(即“0”或“OFF”位)和接通位置(即“1”或“ON”位)能用挂锁锁住,以防止误操作以及控制非授权人员的操作。产品符合国家标准GB 14048.3,国际标准IEC 60947-3。

分类
1)挂锁型开关按规格分20A、25A、32A和63A四个电流等级。
  -1型开关中20A有大、小两种面板,其余规格为大面板,大面板开关可使用3把挂锁,小面板开关可使用2把挂锁;
  -2型开关为大面板,可使用3把挂锁。
2)挂锁型开关按用途分普通式和急停式两种。
  普通式(LW26GS-□/03)为黑面板、黑手柄,
  急停式(LW26GS-□/04)有急停标志,即黄面板、红手柄。

产品型号
LW26GS-□/03-1 (普通式)
LW26GS-□/04-1 (急停式)
LW26GS-□/03-2 (普通式)
LW26GS-□/04-2 (急停式)

LW26GS系列挂锁型电源切断开关主要技术参数

型号规格
LW26GS-20
LW26GS-25
LW26GS-32
LW26GS-63
额定工作电压 Ue
V
440
440
440
440
约定发热电流 lth
A
20
25
32
63
额定工作电流 le
AC-21A
A
20
25
32
63
AC-22A
A
20
25
32
63
AC-23A
A
15
22
30
57
额定控制功率 P
AC-23A
KW
7.5
11
15
30
操作循环数 K
空载 F
8500
8500
8500
8500
有载 G
1500
1500
1500
1500
总数 H
10000
10000
10000
10000

外形尺寸和安装尺寸

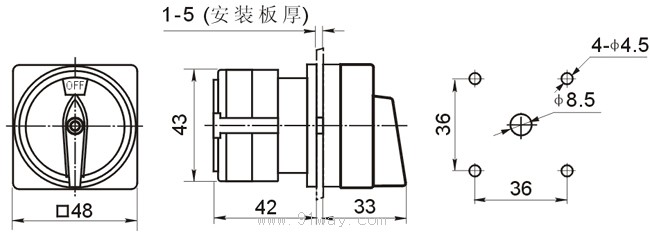

LW26GS-20/□-1型小面板开关

LW26GS系列挂锁型电源切断开关外形尺寸

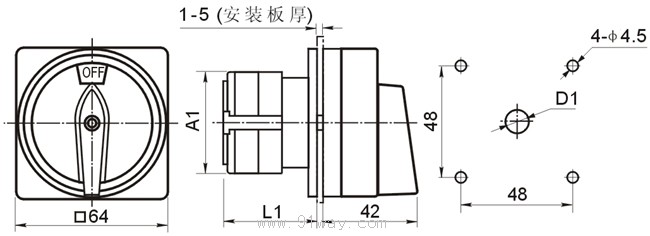

LW26GS-□/□-1型大面板开关

LW26GS系列挂锁型电源切断开关安装尺寸

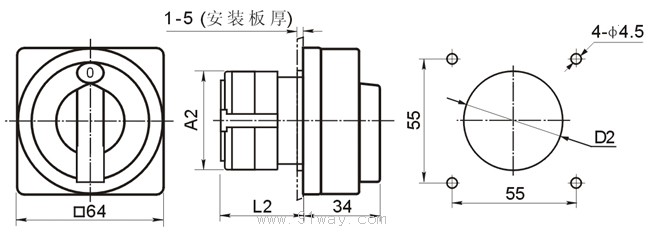

LW26GS-□/□-2型开关

LW26GS系列挂锁型电源切断开关开孔尺寸

型号规格
尺寸(mm)
A1
L1
D1
A2
L2
D2
LW26GS-20
43
43
Φ8.5
43
37.5
Φ45
LW26GS-25
45.2
51
Φ8.5
45.2
45
Φ47
LW26GS-32
58
55
Φ10
LW26GS-63
66
72.5
Φ10
