HZ5D系列组合开关产品详细说明：

用途
HZ5D系列组合开关主要用于电气线路中作电源开关和电动机的起动、换向、变速开关，也可作控制线路的转换之用。

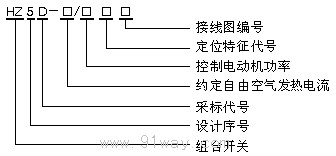

产品型号及其含义


注：定位特征代号：L：0o-60o ，M：60o-0o-60o

分类
按用途分
   电源开关和电动机起动开关：双极L01、三极L02、四极L03
   两种电压转换开关：双极M04、三极M06
   电动机可逆转换开关：M05
   星三角起动开关：M07
   多速电机变速开关：双极M08、三速M16

HZ5D系列组合开关主要技术参数

型号规格		HZ5D-10	HZ5D-20	HZ5D-40
额定工作电压Ue	V	440	440	440
约定发热电流lth	A	10	20	40
额定工作电流le	A	4	8	16
额定控制功率P	kW	1.7	4	7.5

机械寿命和电寿命
　　机械寿命：0.01×106次，操作频率为120 次/小时。
　　电寿命：　AC-23A时为0.03×106，操作频率为120 次/小时。
　　　　　　　AC-3时为0.03×106次，操作频率为120 次/小时。
　　　　　　　AC-4时为0.03×106次，操作频率为120 次/小时。

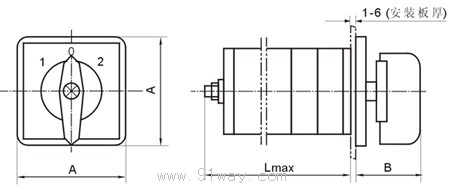

外形尺寸

型号规格	尺寸（mm）
	A	Lmax	B
HZ5D-10	60	32+14n	38
HZ5D-20	60	34+13n	38
HZ5D-40	75	40+16n	38

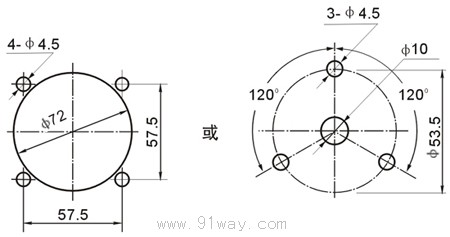

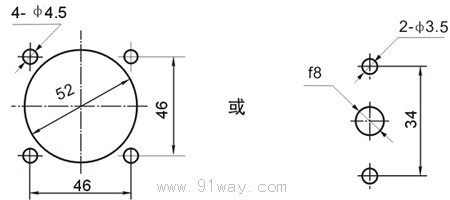

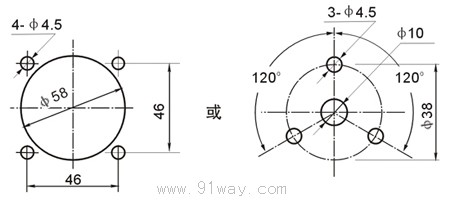

安装尺寸
HZ5D-10


HZ5D-20


HZ5D-40

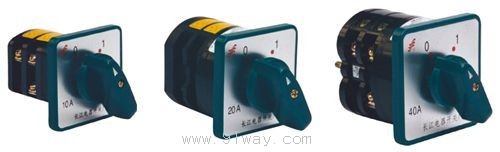

HZ5D系列组合开关
