产品名称: FDR3C-10KV系列全密封型放电线圈
型号规格: FDR3C-10KV系列全密封型放电线圈
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 油浸式放电线圈
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FDR3C-10KV系列全密封型放电线圈产品详细说明:

FDR3C-10KV系列全密封型放电线圈型号说明

FDR3C-10KV系列全密封型放电线圈用途及适用范围

集合式电容器以及单台容量大的并联电容器,内部元件故障主要靠内熔丝来隔断故障,并保证电 容器能继续运行。由于电容器不平衡电压将引起非故障相电容器及故障相中的健全元件上的电压升高,单星形接线的并联电容器组在每相电容器连接时采用两个及两个以上的串联段或选用带有中间抽头的集合式电容器时,其内部保护亦可用灵敏度高的差压保护,且使用带中间抽头的放电线圈与各相电容器的相应抽头连接,组成差压保护回路,能在健全元件上电压升高超过安全工作的允许值时动作于开关及时将电容器退出电网,FDR3C全密封型放电线圈是专为这种差压保护接线方式而设计的全天候产品,具有理想的放电性能,并以其高的差压测量精密度来确保其保护灵敏度的要求。
  FDR3C全密封型放电线圈,高压线圈带有中间抽头A2,适用于采用差压保护的并联电容器(组)。A2与电容器(组)相应的中间端子相连,其电压与并联电容器中间抽头电压相对应为A1,X电压的50%(注:也可以按用户要求设计为其它的对应值,如A1、A2、X电压之比为4:6或6:4或其它值)。

结构及性能特点
  a、FDR3C户外干式放电线圈采用两个独立的新型优质铁芯,全绝缘结构及各有一个二次线圈,结构合理、功耗小、温升低,并确保差压保护的精确度要求。
  b、油箱采用全密封卧式结构,真空干燥注油,密封性能可靠,保证了与外界空气完全隔离,其绝缘油补偿方式采用独特结构的先进补偿技术,一年四季无论运行在环境最高温度或最低温度,箱体内的压力始终维持微正压(最高不大于0.005Mpa,最低不小于0.001Mpa)。
  c、卧式油箱体及瓷套等部位的密封性能可靠,在预期寿命期内不需检修或更换部件,保证不渗漏油,并具有防爆之功能,属免维护型产品。

FDR3C-10KV系列全密封型放电线圈主要技术参数

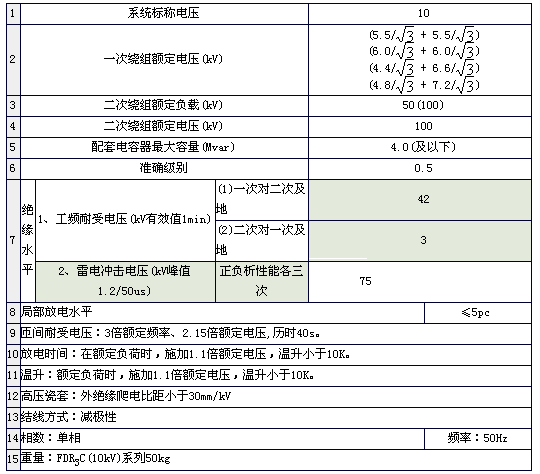

FDR3C-10KV系列全密封型放电线圈技术参数

FDR3C-10KV系列全密封型放电线圈使用环境条件

a.使用条件:户外和户内,环境温度;
A类-40~+40℃
B类-25~+45℃
C类-10~+55℃

b.海拔高度不超过1000m
c.抗震水平:地震烈度8度的作用下,来损坏。
d.安装地点:无有害气体,蒸汽及无导电性或爆炸性尘埃。
e.最大风速 35m/s

与电容器(组)连接方式

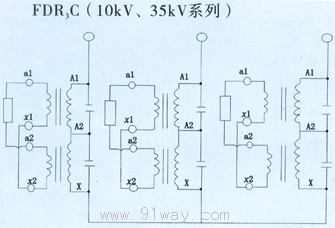

FDR3C-10KV系列全密封型放电线圈接线图

外型安装尺寸

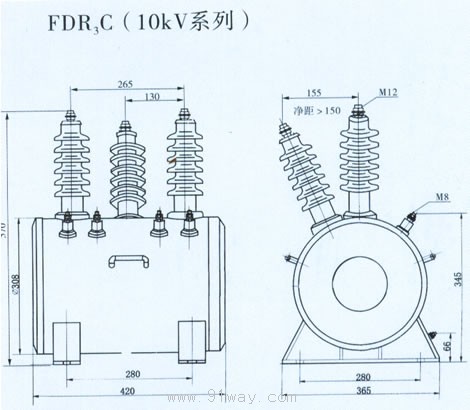

FDR3C-10KV系列全密封型放电线圈外形及安装尺寸

FDR3C-10KV系列全密封型放电线圈

FDR3C-10KV系列全密封型放电线圈
