HR6系列熔断器式隔离开关产品详细说明：

适用范围
HR6系列熔断器式隔离开关(以下简称开关)。主要用于额定电压交流660V(45－62Hz)，约定发热电热至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。本产品性能符合IEC947－3、GB14048.3标准。

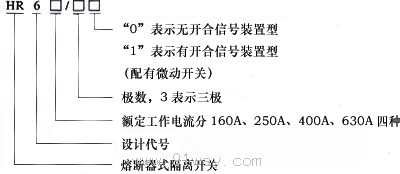

型号及含义



结构特征：
开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
　　NT型熔断体装在盖的内部，盖可沿支持件呈扇形旋转民，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体部很方便。底座上具有三组安装孔，以满足各种开关柜内及面板上安装的要求。开关的侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。

主要技术参数
熔断体基本参数

型号	额定电压（V）	额定电流（A）
NT00	380	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
	660	4、6、10、16、20、25、32、35、40、50、63、80、100
NT1	380	80、100、125、160、200、224、250
	660	80、100、125、160、200
NT2	380	125、160、200、224、250、300、315、355、400
	660	125、160、200、224、250、300、315
NT3	380	315、355、400、425、500、630
	660	315、355、400、425

HR6系列熔断器式隔离开关开关技术参数

型号		HR6-160	HR6-250	HR6-400	HR6-630
额定绝缘电压（V）		660	660	660	660
约定发热电流（V）		160	250	400	630
额定工作电流（A）	380V	160	250	400	630
	660V	100	200	315	425
	380V.COSφ=O.35 AC23B 接通	1280	2000	3200	5040
额定接通和分断能力（A）（1.05Ue时）	分断	960	1500	2400	3780
	660V.COSφ=0.65 AC22B 接通	480	750	1200	1890
	分断	480	750	1200	1890
额定熔断短路电流KA		50	50	50	50
最大预期峰值电流KA		100	100	100	100
配用NT熔断器型号		00	1	2	3
污染等级		3	3	3	3
安装类别		Ⅲ	Ⅲ	Ⅲ	Ⅲ

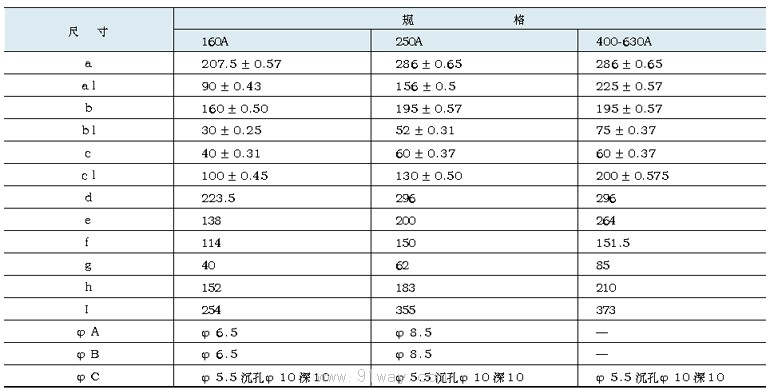

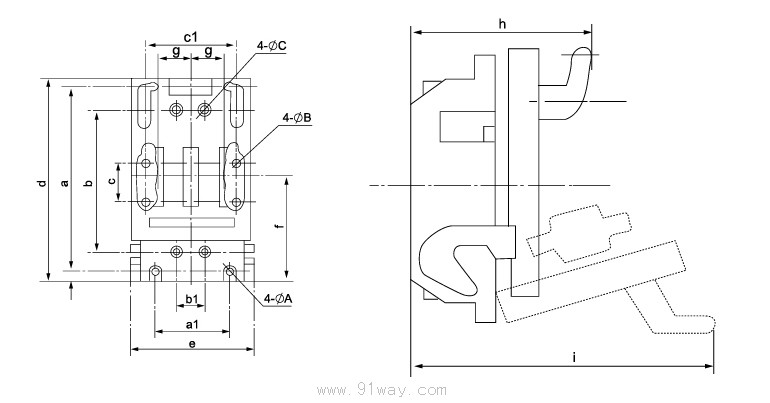

HR6系列熔断器式隔离开关外形及安装尺寸:





HR6系列熔断器式隔离开关
