P、PQ系列高压线路针式绝缘子产品详细说明：

P、PQ系列高压线路针式绝缘子主要用于高压架空输配电线中绝缘和支持导线，此系列产品分为普通型，耐污型等类型，产品结构合理，性能可靠，使用安装广泛方便。

GB 国标

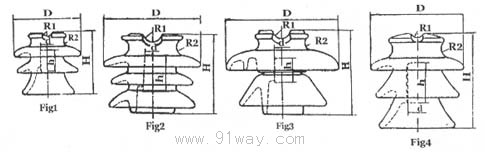

P、PQ系列高压线路针式绝缘子主要尺寸和性能指标:

图号		1	1	2	2	3	2	4
型号		P-10T/M	P-15T/M	PQ1-10T/M	PQ-15T/M	P-20T/M	PQ-20T/M	PQ-10T/M
主 要 尺 寸 (mm)	H	105	120	133	137	165	188	165
	H1	176	180	183	185	235	235	209
	H2T/M	35/140	40/140	40/140	40/140	40/140 188	40/140 188	40/140 188
	D	145	190	140	152	228	175	228
	D1	M16	M20	M20	M20	M20	M20	M20
	R1	11	13	13	13	14	14	19
	R2	9	11	9.5	12.5	13	13	14
额定电压(KV)		10	15	11	15	20	20	22
爬电距离(mm)		195	280	255	295	370	370	450
雷电冲击耐受电压		75	90	90	110	132	132	132
工频电压	湿耐受KV	28	40	40	50	50	50	50
	击穿KV	95	98	130	135	140	140	145
弯曲耐受负荷KV		1.4	-	2	2	2	2	2
弯曲破坏负荷KN		11	11	11	11	13	13	13
重量（KG）		2.1/2.3	3.4/3.7	2.35/2.7	2.4/2.75	6.2/6.6	6.2/6.7	6.7/7.1
绝缘子类型		普通型		耐污型
釉色：通常供给棕釉

DIN德标/BS英标

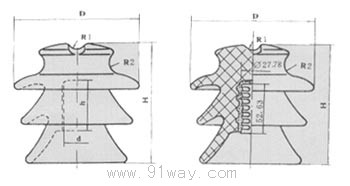

高压线路针式绝缘子主要尺寸和性能参数：

产品编号			0151	0152	0153	0154
图    号			1	1	1	2
德标等级			st-10/J	st-15/J	st-20/J	p-20-D
主要尺寸 mm	H		130	150	185	185
	h		55	60	65	65
	D		135	150	175	175
	d		31	31	35	35
	R1		10	10	10	10
	R2		12.5	12.5	12.5	12.5
额定电压 KV			10	15	20	20
爬电距离 mm			240	270	340	340
工频击穿电压 KV			110	120	140	140
平均破坏负荷 KN			12	12	14.7	14.7
闪络电压(不小于)	工  频	干闪	70	75	90	80
		湿闪	42	53	65	50
	50 %临界冲击		100	110	130	130
重  量			1.5	2.7	3.4	3.8

ANSI 美标

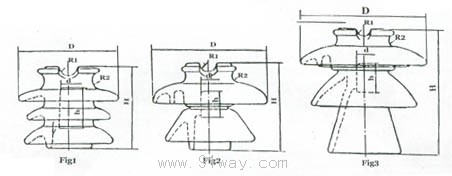

主要尺寸和性能参数：

图    号				1	1	2	2	3
美标等级				56-1	56-2	56-3	56-4	56-5
主要尺寸 （mm）			H	146	165	191	241	318
			h	51	51	51	51	51
			D	191	229	267	305	343
			d	89	102	102
			d1	35	35	35	35	35
			R1	19	19	19	19	19
			R2	14	14	14	14	14
额定电压（kv）				23	23	35	46	69
爬电距离（mm）				330	432	533	685	864
闪络电压（不小于）	工频电压	干闪		95	110	125	140	175
		湿闪		60	70	80	95	125
	50% 临界冲击	正极kv		150	175	200	225	270
		负极kv		190	225	265	310	340
无线电压干扰电压	对地实验 kv			15	22	30	30	44
	IMHZ时最大值			100	100	200	200	200
工频击穿电压(最小值)Kv				130	145	165	186	225
干弧距离mm				178	210	241.3	285	356
搞弯强度kgf				1134	1360	1360	1360	1360
重量kg				3.7	5.3	7	10.8	13.5
釉色：通常供给棕釉

BS英标/DIN德标

主要尺寸和性能参数：

图    号				1	1	2	3	4
英标等级				P-11-Y	P-15-Y	P-20-Y	P-33-Y	St-20/J
主要尺寸 （mm）			H	133	137	195	244	185
			h	48	48	52.63	52.63	65
			D	140	152	230	279	175
			d	18.29	18.29	27.78	27.78	35
			R1	9.5	12.7	14.3	13	10
			R2	13	13	19	19	12.5
闪络电压（不小于）	工频电压	干闪(kv）		75	80	100	135	90
		湿闪(kv)		45	55	60	85	65
	50 % 临界冲击	正极性(KV)		100	130	160	185	130
		负极性(KV)		110	175	205
耐受电压	1分钟工频	干耐受(KV		65	70	90	110
		湿耐受(KV)		40	50	55	75
	冲击(kv)				110	150
无线电干扰电压	对地实验(KV)			15	15	22	30
	1000千赫时最大			8000	8000	12000	16000
额定电压（kv）				11	15	20	33	20
爬电距离（mm）				240	298	432	630	340
工频击穿电压(KV)				135	135	145	185	140
搞弯强度(kgf)				11	11	11	13	14.7
重量(kg)				1.8	-	-	11.5	3.4
釉色：通常供给棕釉
