产品名称：

ANSI,BS,GB盘形悬式绝缘子

型号规格：

暂无图片

产品类别：

常规产品 -- 高压电器 -- 瓷瓶绝缘子

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ANSI,BS,GB盘形悬式绝缘子产品详细说明：

ANSI,BS,GB盘形悬式绝缘子用于架空输配电线路中绝缘和悬挂导线，使用时一般组装成绝缘子串，用于不同电压等级的线路中。
型号说明：XP-普通悬式绝缘子 XWP-双层伞耐污悬式绝缘子
字母后数字1、2、3为设计顺序号，破折号后数字为机电破坏负荷值KN XH-钟罩伞（伞裙有垂直面部分，棱深大于30mm）耐污悬式绝缘子

XA-大盘径型耐污悬式绝缘子,后数字为设计顺序号，数字后T表示电气化铁道用悬式绝缘子，数字后的C表示槽型连接（球形连接不表示）

ANSI美标盘形悬式绝缘子

盘形悬式绝缘子主要尺寸和性能参数：

工厂编号			0261	0262	0263	0264	0265	0266	0267

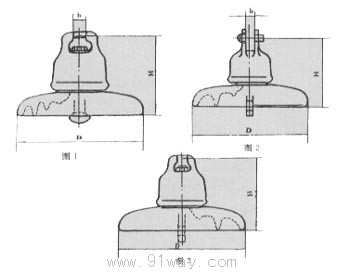

图号			1	2	3	4	3	4	4
美标等级			52-1	52-2	52-3	52-4	52-5	52-6	52-10
主要尺寸	D		165	190.5	254	254	254	254	279.4
主要尺寸	H		139.7	146	146	146	146	146	165
爬电距离			178	210	292	292	279	279	279
工频击穿电压			80	90	110	110	110	110	110
平均闪络电压	工频	干	60	65	80	80	80	80	80
	工频	湿	30	35	50	50	50	50	50
	临界冲击	正级性	100	115	125	125	125	125	125
	临界冲击	负级性	100	115	130	130	130	130	130
无线电干扰电压	对电压对地有效值		7.5	7.5	10	10	10	10	10
无线电干扰电压	1千赫时无线电干扰电压		50	50	50	50	50	50	50
机电破坏负荷			44	67	67	67	111	111	160
机械打击强度			5	5.5	5.5	6	7	7	10
长时间负荷			27	44	44	44	67	67	107
重量			-	-	-	-	-	-	-

BS 英标/AS 澳标

ANSI,BS,GB盘形悬式绝缘子主要尺寸和性能参数：

工厂编号			0241	0242	0243	0244	0251	0252	0253	0254

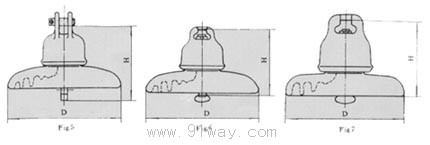

图号			6	5	6	6	6	6	6	7
标准等级			XP-70-A	XP-70C-A	XP-125-A	XP-160-A	XP-70-Y	XP-110-Y	XP-160-Y	PX-190-Y
主要尺寸	D		254	254	254	254	254	254	254	279.4
主要尺寸	H		146	146	146	146	146	146	146	171
爬电距离			292	292	292	317.2	292	292	317.5	368.3
闪络电压	工频	干	75	75	75	78	75	78	78	80
闪络电压	工频	湿	45	45	45	45	45	45	45	47
机电破坏负荷			70	70	125	160	70	110	160	190
工频击穿电压			120	120	120	160	120	110	110	125
雷电冲击耐受			100	100	100	110	100	100	100	110
重量			4.5	4.5	-	6.5	4.5	-	6.5	-
适用标准			AS	AS	AS	AS	BS	BS	BS	BS

GB 国标

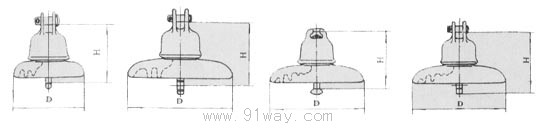

ANSI,BS,GB盘形悬式绝缘子外形尺寸3

ANSI,BS,GB盘形悬式绝缘子主要尺寸和性能参数：

产品型号		XWP1-70C	XWP2-70T	XWP1-100	XWP2-100	XWP1-120
工厂代号		0242	0244	0243	0245	0246
图号		1	2	3	3	3
主要尺寸	公称结构高度Ｈ	146	146	160	160	160
主要尺寸	瓷件公称盘径Ｄ	255	255	255	280	280
最小公称爬电距离		400	400	400	450	450
连接型式标记		16C		16	16	16
机电破坏负荷		70	70	100	100	120
打击试验负荷		-	-	-	-	-
50%全波冲击闪络电压(峰值)不小		120	130	120	120	120
工频湿闪络电压(有效值)不小于		45	45	45	45	45
工频击穿电压		120	110	120	120	120
参考重量		7.2	7.5	8	9	9
适用标准

主要尺寸和性能参数：

产品型号		XWP1-60	XWP2-60	XWP1-70	XWP2-70	XWP3-70
工厂代号		0233	0237	0235	0239	0241
图号		1	1	1	1	1
主要尺寸	公称结构高度Ｈt	160	146	160	146	160
主要尺寸	瓷件公称盘径Ｄe	255	255	255	255	280
最小公称爬电距离		400	400	400	400	450
连接型式标记		16	16	16	16	16
机电破坏负荷		60	60	70	70	70
打击试验负荷		-	-	-	-	-
50%全波冲击闪络电压(峰值)不小于		120	120	120	120	120
工频湿闪络电压（有效值）不大于		45	45	45	45	45
工频击穿电压		120	120	120	120	120
参考重量		68	68	71	7	8
适用标准
