CDM3系列电动操作机构产品详细说明：

CDM3系列电动操作机构（以下简称电操）是小容量塑壳断路器专用配件，与断路器配合后，可远距离电动闭合、断开和再扣断路器，以实现输配电网络的集中控制和自动控制。

特点
1、CDM3电操作结构简单、体积小、安装方便、免安装调正、免维修。
2、CDM3电操通过二个电磁吸铁驱动、旋转操动断路器，起动电流低。
3、CDM3电操在无电源时，可用手动操作。
4、交、直流规格均能适用（直流需另加拖整流电源包）。
5、本电操作装有电源自动切换装置，完成一个动作后，迅速自动切断电源。

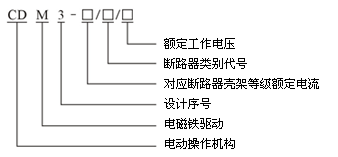

CDM3系列电动操作机构型号及含义

注：断路器类别代号：
“M” 表示国产30系列（CM1；TM30）断路器；
“ABB” 表示ABB公司S1、S2断路器；
“S”表示OTT集团的S系列断路器；
“T”表示TOTG断路器；
“N”表示“施耐德”NS系列断路器；
“D”表示国产DZ20系列断路器。

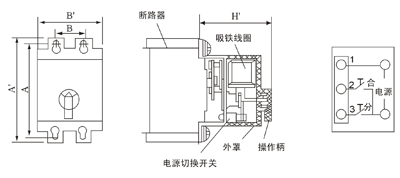

CDM3系列电动操作机构主要技术参数和外型安装尺寸

型号规格	配用断路器	外形安装尺寸					额定电压 （V）	起动电流（A）	机械寿命 （次）	对应断路器 的再扣力N
		A'	B'	H'	A	B
CDM3-63/M	CM1-63()M30-50	116	92	91	100	25	AC400(380) AC230(220) DC230(220)	≤5	10000	≤65
CDM3-100/M	CM1-100()M30-100	116	92	91	103.5	30		≤7		≤70
CDM3-225/M	CM1-225()M30-225	156	105	100	143	35		≤8.5	8000	≤85
CDM3-125/ABB	HSM1(ABB)-125	116	92	91	103.5	25		≤5	10000	≤30
CDM3-160/ABB	HSM1(ABB)-160	116	92	91	103.5	30		≤7		≤50
CDM3-100/S	S-100	144	92	92	132	30		≤7		≤70
CDM3-200/S	S-200	156	105	101	143	30		≤8.5	8000
CDM3-100/T	TO-100 TG-100	106	90	83	90	35		≤7	10000	≤45
CDM3-225/T	TO-225	106	105	88	92	38		≤8.5	8000	≤85
CDM3-80/N	SN-80	100	105	98	125	35		≤8.5	8000	≤65
CDM3-225/N	NS-225	140	105	98	125	35		≤8.5	8000	≤85
CDM3-100/D	DZ20-100	164	105	96	145	35		≤8.5	8000	≤85

CDM3电操在额定工作电压的85%～110%之间，能保证可靠操作断路器。

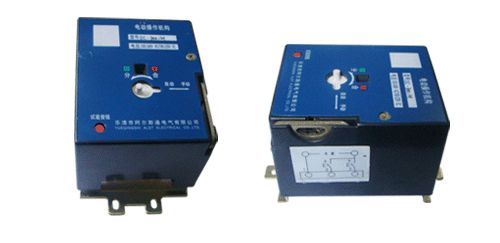

CDM3系列电动操作机构
