FZRN21-12D/T125-31.5型交流高压真空负荷开关－熔断器组合器产品详细说明：

一、适用范围
FZRN21-12D/T125-31．5型广J内交流高压真窄负荷开关一熔断器组合电器适用于二三相交流50HZ、额定电压12KV的供电中，作为开断负荷电流，过载电流和短路电流之用，特别适用于无油化、不检修及频繁操作要求的场所。该负荷开关及组合电器具有明显的隔离断口、可配装具有关合能力的接地刀及电动机弹簧机构、能够实现远动远控。

二、FZRN21-12D/T125-31.5型交流高压真空负荷开关－熔断器组合器型号及其含义



三、结构特性
3．1基本结构

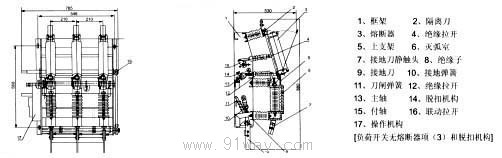

本组合电器系三相联动结构。 (见图1)主要由框架(1)、真空灭弧室(6)、充当隔离刀的熔断器(3)、接地刀(9)、脱扣转动装置(14)、以及弹簧操作机构(1 7)组成。隔离刀、真空灭弧室和接地刀通过绝缘子固定于框架上。弹簧操作机构装于框架的侧板上。
3．2工作原理
3．2．1真空灭弧室的操作
组成电器的真空灭弧室的操作方式采用电动弹簧操作机构。也可用操作手柄顺时针方向转动手动合闸，分闸则手动和电动均可。
3．2．2隔离刀，接地刀的分、合闸操作
组合电器的真空来弧室、隔离刀和接地刀之间应具有可靠的联锁。隔离刀与接地刀联动，当隔离刀打开至隔离距离后接地刀开始储能合闸、分闸时接地刀先分，隔离刀后合：只有当真空灭弧室处于分闸状态时，才可操作隔离刀与接地刀；当接地开关合时，无法操作真空灭弧室。
3．2．3熔断器撞击脱扣分闸
处于合闸位置的组合电器，掌短路电流或过载电流流过主同路时，熔断器至少有·相熔体熔断，撞击器动作，撞击组合电器的机械锁加装置，使真空灭弧室在分闸弹簧的作用下实现可靠快速分闸。
负荷开关结构及原理与组合电器基本机相同，仪无熔断器项(3)和脱扣机构项(14)。

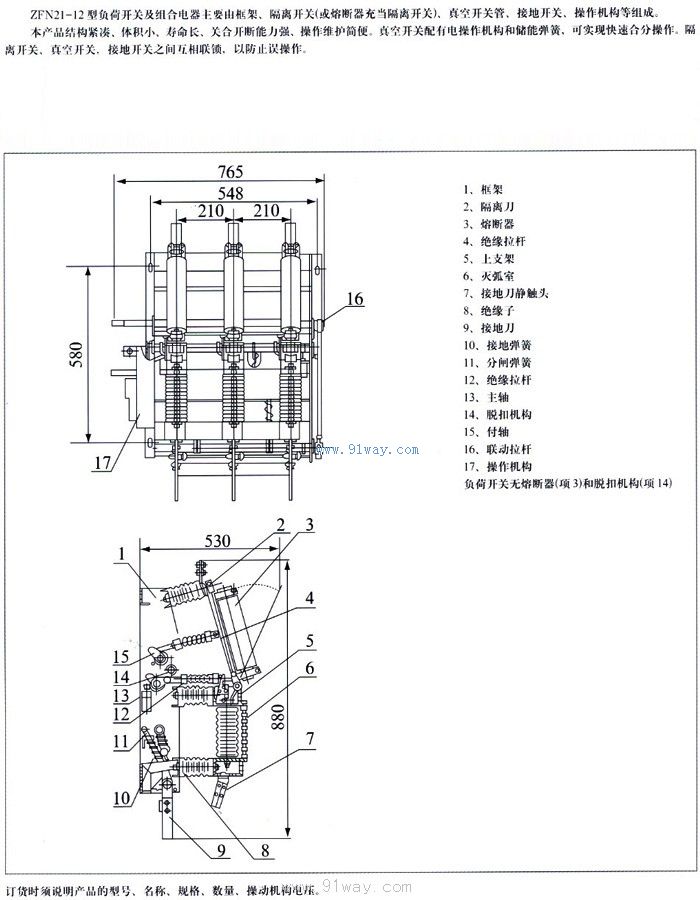

四、FZRN21-12D/T125-31.5型交流高压真空负荷开关－熔断器组合器外形及安装尺寸



五、主要技术参数
1、组合电器技术参数

序号	名  称	单位	参数
1	额定电压	KV	12
2	额定频率	Hz	50
3	熔断器最人额定电流	A	125
4	额定开断交接电流	A	3150
5	熔断器触发的开关分闸时间	ms	40±5
6	额定短路开断电流(预期有效值)	KA	31.5
7	额定短路l火合电流(预期峰值)	KA	50
8	1min工频耐受电压； 真空断口相间、相对地/隔离断口	KA	42/48
9	雷电冲击耐受电压：真空断口 相同、相对地/隔离断口	KV	75/85
10	额定短路关合电流(预期峰值)	K	2～5

2、负荷开关的主要技术参数

序号	名  称	单位	参数
1	额定电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定有功负载开断电流	A	630
5	额定闭环开断电流	A	630
6	50％额定有功负载开断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	额定空载变压器的开断容量	KVA	1250
9	1min工频耐受电压； 真窄断口相问、相对地，隔离断口	KV	42/48
10	雷电冲击耐受电压；真空断口 相间、相对地/隔离断口	KV	75/85
11	额定短时耐受电流(热稳定)	KNS	20/4
12	额定峰值耐受电流(动稳定)	KA	50
13	额定短路关合电流	KA	50
14	额定电流开断次数	次	10000
15	机械寿命(真空灭弧室，隔离)	次	1 0000/20000
16	真空灭弧室触头允许磨损厚度	mm	2
17	手动操作力矩	N．m	4200

3、真空灭弧室装配调整的技术参数

序号	名称	单位	单位
1	触头开距	mm	10±1
2	超程	mm	4±0.5
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度(开距达6mm前)	m/s	1.1±O.2
5	二三相触头分、合闸不同期	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体这间及相对地距离	mm	≥125
8	E、下支架间主回路电阻	UQ	≤70

4、组合电器所配熔断器技术参数

型号	额定电压KV	熔断器额定流A	额定开断电A	熔体额定电流A
SDLAJ	12	40	31.5	6.3、10、16、20、 25、31.5、40
SFLAJ		100	40	50、63、71、80、100
SKLAJ		125	50	125

六、订货须知
用户在订货时应注明：
a．型号、名称、规格、数量；
b．备件的名称、规格及数量等。
c．操作机构型号，操作电压种类及额定值。
