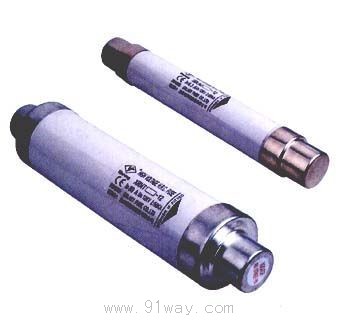

产品名称: F型高压限流熔断器
型号规格: F型高压限流熔断器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 限流熔断器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
F型高压限流熔断器产品详细说明:
F型全范围高压限流熔断器I2特性:

定工作电压(Kv)
额定工作电流(A)
弧前I2*t最小值(A2*s)
熔断I2*t最小值(A2*s)
12
10
2.2×102
4.7×103
12
16
3.4×102
6.1×103
12
20
7.7×102
1.1×104
12
25
1.3×102
1.6×104
12
31.5
2.5×103
2.5×104
12
40
3.8×103
3.8×104
12
50
6.8×103
5.6×104
12
63
8.1×103
8.4×104

F型全范围高压限流熔断器与变压器配套:

变压器容量(KvA)
变压器初级电压12Kv t
熔断器型号(符合DIN标准.BS标准)
熔断体额定电流(A)
≤125
FDL.J-12
FFGHA-12
10
160
FDL.J-12
FFGHA-12
16
200
FDL.J-12
FFGHA-12
20
250
FDL.J-12
FFGHA-12
20
315
FDL.J-12
FFGHA-12
25
400
FDL.J-12
FFGHA-12
31.5
500
FDL.J-12
FFGHA-12
40
630
FDL.J-12
FFGHA-12
50
800
FDL.J-12
FFGHA-12
63

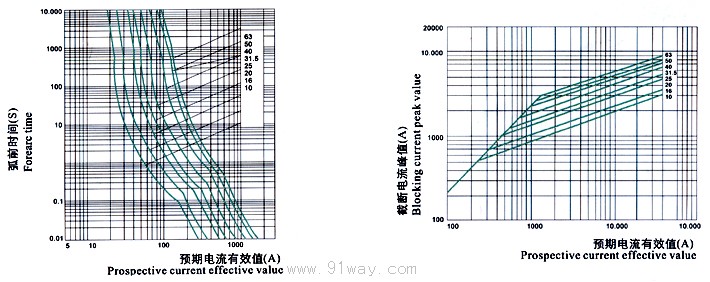

F型高压限流熔断器特性曲线:

F型高压限流熔断器特性曲线

F型12KV熔断体时间-电流特性         F型12KV熔断体截断电流特性


用途:
全范围保护用高分断能力高压限流熔断器适用于交流50Hz,额定电压3.6-10KV,额定电流至100的电力系统中,作为变压器及其他电力设备的过载或短路保护用.
本高压熔断器符合国家标准GB15166.2标准和国际电工委标准LEC60282标准以及德国DIN标准英国BS标准.

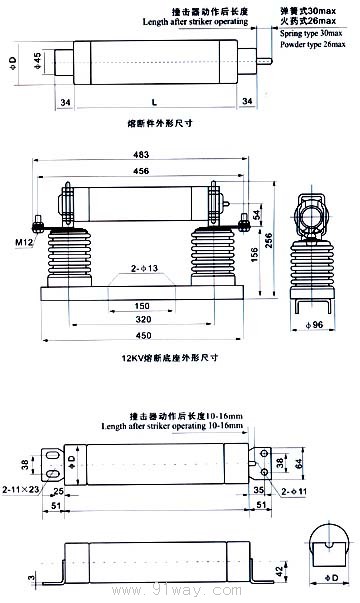

F型高压限流熔断器安装尺寸

F型高压限流熔断器

F型高压限流熔断器
