产品名称：

CH82型高压密封复合介质电容器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 介质电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CH82型高压密封复合介质电容器产品详细说明：

CH82型高压密封复合介质电容器特征与用途

1.金属外壳，陶瓷绝缘子全密封结构，防潮性和散热性能好。
2.有25个壳号，额定电压范围：2KV～100KV；标称电容量范围：0.01µF～10µF.
3.具有耐高电压，高绝缘电阻等电性能。
4.用于直流和脉动电路的各种电子设备中。

CH82型高压密封复合介质电容器技术与性能指标

1.详细规范：SJ660-73
2.气候类别：55/085/10
3.电容量允许偏差：±5%;±10%
4.损耗角正切：≤0.01
5.绝缘电阻：
UR≤0.1µF≥10000MΩ
UR>0.1µF≥2000S
6.耐电压：
UR≤30KV1.5UR
UR>30KV1.2UR

号	额定电压KV	标称容量μF	外形尺寸（mm）
号	额定电压KV	标称容量μF	L	B	H	h
1	2	1	73	42	70	30
2		4	84	60	130	40
3		10	136	70	140	40
4		3*8	120	115	115	12
5	3	1	69	34	100	40
6	3	30	200	105	220	40
7	4	6	138	70	168	40
8	5	10	147	102	220	40
9	5	0.6*8	120	115	115	12
10	6.3	0.33	75	55	130	40
11	6.3	2	145	100	145	40
12	7	20	203	106	332	60
13	8	4	130	100	190	60
14	10	0.47	140	76	145	60
15		2	145	100	215	60
16		15	201	105	280	60
17		20	263	118	340	65
18	12	1	145	85	150	70
19	15	0.22	130	65	145	70
20		0.47	147	102	190	70
21		1	270	70	325	70
22		2	270	120	280	70
23	20	0.47	270	70	235	90
24		1	200	90	210	90
25		10	290	145	340	90
26	25	0.5	196	90	220	90
27		1	196	90	335	90
28		2	239	119	340	90
29		10	440	160	350	145
30	30	0.47	240	120	220	120
31	30	2	240	120	350	120
32	37	0.2	155	85	350	130
33	37	2	275	145	350	130
34	40	0.22	240	120	210	140
35		0.47	360	105	220	140
36		2	380	135	360	140
37	45	0.25	206	112	175	125
38		1	250	120	360	140
39		2.5	350	150	360	140
40	50	0.22	250	110	210	140
41	60	0.22	365	145	170	220
42	75	0.52	420	152	380	240
43	75	1.2	452	302	700	240
44	100	0.5	480	180	390	300
45	150	0.44	470	320	760	520

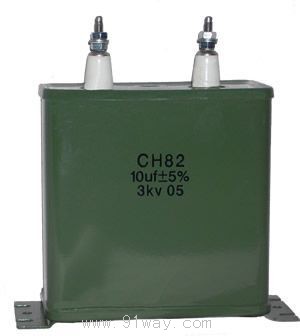

CH82型高压密封复合介质电容器

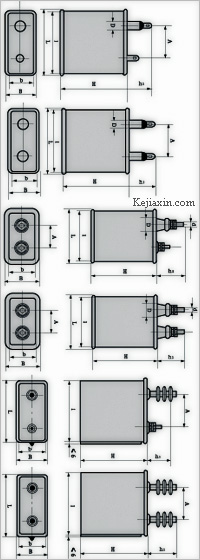

CH82型高压密封复合介质电容器（示意图）
