产品名称: CKG4-/12(7.2)KV系列高压交流真空接触器
型号规格: CKG4-/12(7.2)KV系列高压交流真空接触器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 高压真空接触器
分栏标签
参考价格: 厂价直销
产品品牌: 凯驰
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CKG4-/12(7.2)KV系列高压交流真空接触器产品详细说明:
CKG4-/12(7.2)KV系列高压交流真空接触器特点

主回路
真空开关管采用国内知名厂家的产品。技术成熟,质量可靠,市场信誉好。
导电排截面积优于同类产品。定端导电排上端加装加强板以加强铜排与真空管的连接强度,防止铜排变形所导致的危害。
软导线或软联接的导电截面积足够。 630A采用双重动端联接,电阻小、更可靠、温升低。
导电排采用国际流行的电镀技术,既满足电性能要求又提高了抗氧化性,美观耐用。

电磁系统
采用封闭式结构,配以散热窗,完全满足温升等使用要求,防尘和防磁性物的吸入,使用安全。成为结构完整的电器产品,是同类产品中独有的结构方式。
通过优化动作结构,使线圈启动功率和保持功率都低于同类产品,因而温升低,寿命长,更可靠。
使用动衔铁限位缓冲和辅助开关打头缓冲,降低动作冲击力,减小弹跳,提高辅助开关的动作可靠性。

动作结构
转轴使用同轴度支承,受力无卡滞,轴向串动小,提高了动作性能和一致性。
合理的动作机构,确保真空管动导电杆轴向运动同轴度。提高了接触器性能和可靠性。使三相同步性、弹跳指标优于同类产品。
增强触头弹簧的压力,提高主触头的接触压力,提高了电性能和机械特性。指标优于同类产品。
机械保持装置结构合理,使用可靠。
方便使用和维护
控制回路接线端子有功能标志,方便接线,防止接线错误。
电源盒、辅助开关更换方便。走线采用固定颜色区分,方便检查。
可以根据用户需要,将接线端子装于机器的前面或后面,方便接线。
辅助触点数量可根据使用要求组合。


CKG4-/12(7.2)KV系列高压交流真空接触器主要性能参数

参数名称 性能参数 型号

160A

250A

400A

630A

额定工作电压 (KV)

7.2/12

7.2/12

7.2/12

7.2/12

额定工作电流 (A)

160

250

400

630

额定接通能力 (A/100 次 )

1600

2500

4000

6300

额定分断能力 (A/25 次 )

1280

2000

3200

5000

极限分断能力 (A/3 次 )

4000

4000

5000

6300

断口工频耐压 (KV)

32/42

32/42

32/42

32/42

相间、相地工频耐压 ( KV )

32/42

32/42

32/42

32/42

雷电冲击耐压 ( KV )

60/75

60/75

60/75

60/75

主回路接触电阻 (μΩ)

≤ 200

≤ 200

≤ 200

≤ 200

额定操作频率 (次 /h )

600

600

600

600

机械锁扣操作频率 (次 /h )

60

60

60

60

机械寿命 ( 万次 )

50

50

50

50

机械锁扣寿命 ( 万次 )

30

30

30

30

触头终端压力 ( N )

>100

>100

>150

>150

触头开距 ( mm )

6±0.5

6±0.5

6±0.5

6±0.5

超程 ( mm )

1.5 + 0.5

1.5 + 0.5

1.5 + 0.5

1.5 + 0.5

重量 ( Kg )

30

30

30

30


2.控制回路
2.1.控制电压Ua:AC或DC 110V、220V、380V、或根据用户要求定制。
2.2.控制功率:启动<900W保持<30W 机保方式:合闸<800W、分闸<700W。
2.3.工频耐压: 2KV。
3.辅助回路
3.1. 辅助触点:提供用户使用的辅助触点常规产品为二常闭三常开;最多为五常闭六常开。机械保持为三常闭三常开;最多为六常闭六常开。
3.2.触点容量 : AC380V 6A ; AC220V 10A 。
3.3. 回路接触电阻≤0.1Ω
3.4.工频耐压:2KV
4.动作特性
4.1.分、合闸时间≤120ms。
4.2.三相同步时间≤2ms。
4.3.合闸弹跳时间≤5ms。
4.4.最低吸合电压≤85%Ua。10%Ua≤最高释放电压≤75%Ua。

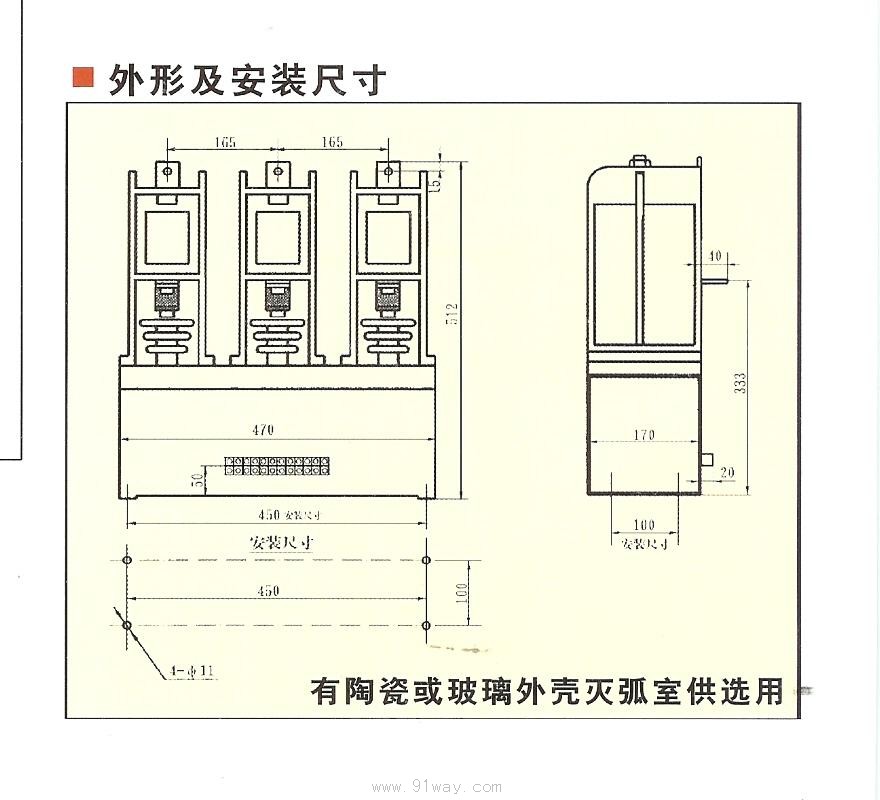

CKG4-/12(7.2)KV系列高压交流真空接触器安装尺寸
CKG4-/12(7.2)KV系列高压交流真空接触器

CKG4-/12(7.2)KV系列高压交流真空接触器
