产品名称：

JCZ5-7.2KV系列真空接触器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 高压真空接触器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JCZ5-7.2KV系列真空接触器产品详细说明：

JCZ5-7.2KV系列真空接触器特点

• 主回路
• 真空开关管采用国内知名厂家的产品。技术成熟，质量可靠，市场信誉好。
• 630A采用端面和导电夹双重动端联接，电阻小、更可靠、温升低。
• 导电排美观耐用，上端有平联接或竖联接二种方式供选择，方便用户使用。
• 电磁系统
• 同类产品中独有的内置式大容量密封辅助开关，大大提高辅助开关的可靠性，使用安全。
• 优化动作结构，降低线圈启动功率和保持功率，因而温升低，寿命长，更可靠。
• 使用动衔铁限位缓冲和辅助开关打头缓冲，降低动作冲击力，提高动作可靠性。
3. 动作结构
• 转轴支承灵活，受力无卡滞，轴向串动小，提高了动作性能和一致性。
• 合理的动作机构，确保真空管动导电杆轴向运动同轴度。提高了接触器性能和可靠性。使三相同步性、弹跳指标优于同类产品。
• 增强主触头的接触压力，提高了电性能和动作特性。指标优于同类产品。
• 机械保持装置自成一体，结构合理，使用更可靠。
4. 方便使用和维护
• 控制回路接线端子有功能标志，防止接线错误。可以根据用户需要，将接线端子装于机器的二侧或前面，方便接线。辅助触点数量可根据使用要求组合。

JCZ5-7.2KV系列真空接触器主要性能参数 JCZ5-7.2KV 系列

性能参数型号参数名称	160A	250A	400A	630A
额定工作电压 (KV)	7.2	7.2	7.2	7.2
额定工作电流 (A)	160	250	400	630
额定接通能力 (A/100 次 )	1600	2500	4000	6300
额定分断能力 (A/25 次 )	1280	2000	3200	5000
极限分断能力 (A/3 次 )	4000	4000	5000	6300
断口工频耐压 (KV)	32	32	32	32
相间、相地工频耐压 (KV)	32	32	32	32
雷电冲击耐压 (KV)	60	60	60	60
主回路接触电阻（μΩ）	≤ 200	≤ 200	≤ 200	≤ 200
额定操作频率（次 /h ）	600	600	600	600
机械锁扣操作频率（次 /h ）	60	60	60	60
机械寿命 ( 万次 )	100	100	100	100
机械锁扣寿命 ( 万次 )	30	30	30	30
触头终端压力（ N ）	>100	>100	>150	>150
触头开距（ mm ）	5±0.5	5±0.5	5±0.5	5±0.5
超程（ mm ）	1.5 ＋ 0.5	1.5 ＋ 0.5	1.5 ＋ 0.5	1.5 ＋ 0.5
重量（ Kg ）	25	25	25	25

2.控制回路
2.1.控制电压Ua：AC或DC 110V、220V、380V、或根据用户要求定制。
2.2.控制功率：启动＜900W保持＜30W 机保方式：合闸＜800W、分闸＜700W。
2.3.工频耐压: 2KV。

3.辅助回路
3.1. 辅助触点：提供用户使用的辅助触点常规产品为二常开二常闭；最多为四常开五常闭。机械保持为二常开三常闭；更多触点可定制。
3.2.触点容量 : AC380V 6A ; AC220V 10A 。
3.3. 回路接触电阻≤0.1Ω
3.4.工频耐压：2KV

4.动作特性
4.1.分、合闸时间≤120ms。
4.2.三相同步时间≤2ms。
4.3.合闸弹跳时间≤5ms。
4.4.最低吸合电压≤85％Ua。10％Ua≤最高释放电压≤75％Ua。

JCZ5-7.2KV系列真空接触器

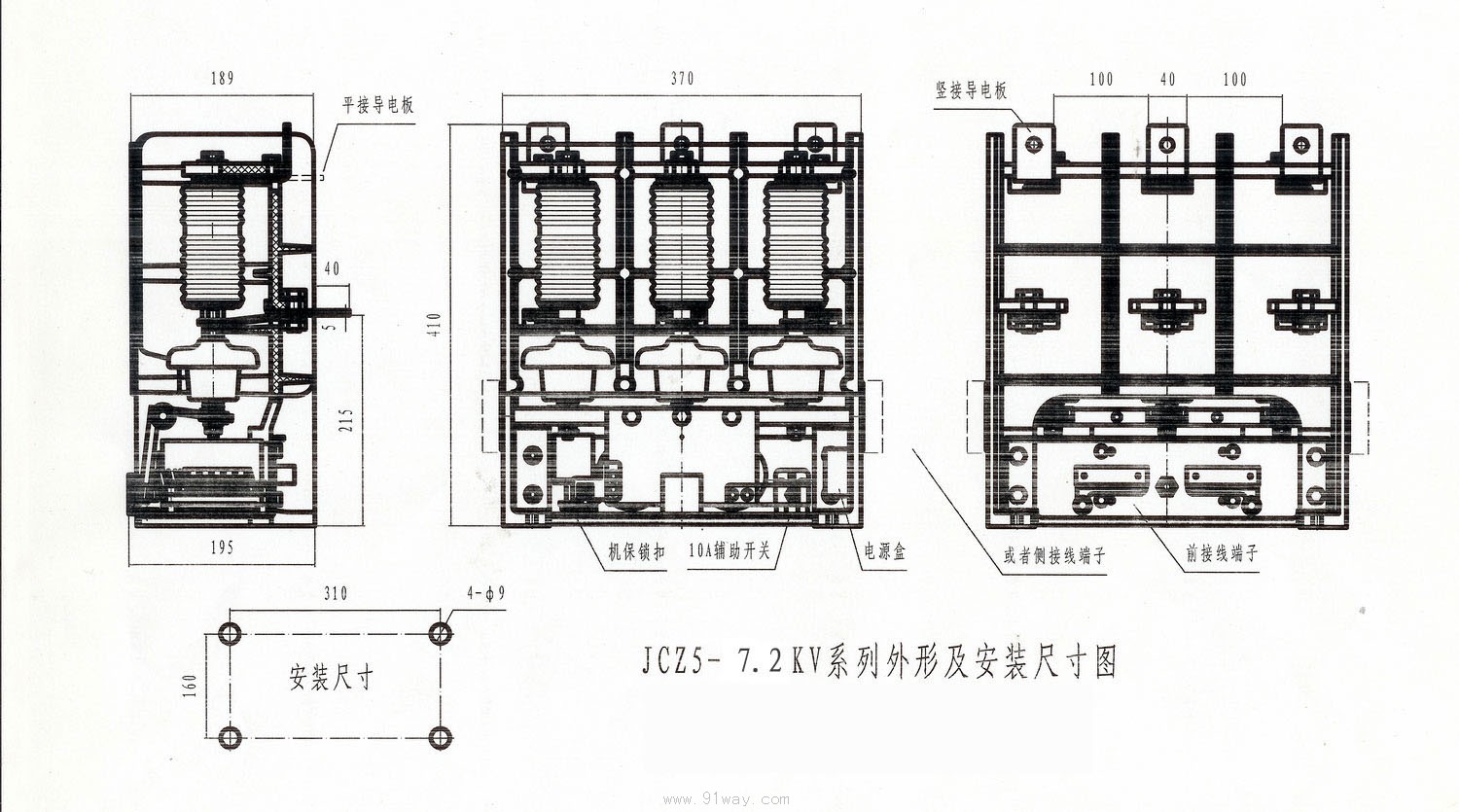

JCZ5-7.2KV系列真空接触器（示意图）
