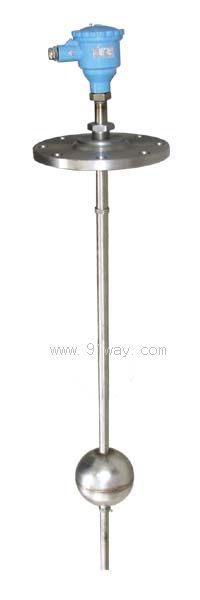

UQK-71系列干簧式液位控制器产品详细说明：

适用范围
UQK-71系列干簧式液位自动控制器，由显示仪表与干簧管组成的液位传感器组成。适用于各种导电，非导电液体液位的测量和远程指示，对各类开口，密闭容器和地下水池槽的液位能在仪表控制室外内进行显示，报警和控制。广泛用于电站、石油、化工、轻工、纺织、钢铁、冶金、建筑、机电和矿山等行业。

主要技术数据
液位传感器 显示仪表：
测量范围：不超过550mm
测量盲区：130mm
非测量区：200mm
测量点数：2点、4点、10点、50点
工作压力：G型 0.588Mpa
　　　　　F型 0.245Mpa
安装法兰：GB2551-81
　　　　　DN125；PN6 显示点数：2点、4点、10点、50点
输出接点容量：220V 0.5A交流无感负载
工作环境：温度为0-45℃，相对湿度不超过85%的无震动，无腐蚀性气体的场合。
电源：220V 50Hz的交流电源。
消耗功率：≤15VA
重量： ≤4kg

UQK-71系列干簧式液位控制器型号说明：

结构形式(型号)	结果	功能
a	一只常开干簧(上位) 一只常闭干簧(下位)	高水位开泵 低水位停泵与DK-10可配套
b	一只常闭干簧(上位) 一只常开干簧(下位)	高水位停泵 低水位开泵与DK-10可配套
c	一只常开干簧管(上位) 一只常开干簧管(下位)	与DK-10电机控制箱配套实现自动控制
d	三只常开干簧管 一只常闭干簧管	用于上、下位液位控制和高低极限液位报警与DK-10可配套
e	一只常闭干簧管 三只常开干簧管	用于上、下位液位控制和高低极限液位报警与DK-10可配套
f	四只常开干簧管	与DK-10电机控制箱配套实现自动控制

注： 需控制4点以上的控制器可协商解决

工作原理
在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下时干簧管的触点随着发生动作，从而达到控制液位的目的。
