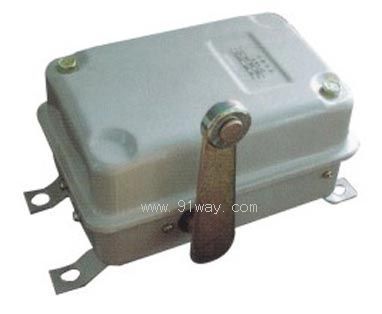

LX4系列限位开关产品详细说明：

产品性能

适用于交流50~60Hz;AC380V;DC220V;电流20A的控制线路中，作为操作限制各种机构的行程之用。
其中每类型的限位开关，由它的特殊结构，又有特殊的应用条件。
LX4-11、12型限位开关，适用于惰性行程不甚大的平移机构。
LX4-21、22型限位开关，适用于惰性行程较大的平移机构。
LX4-31、32型限位开关，适用于提升机构。
LX4-41、42型限位开关，适用于需要三个操作位置的平移机构。
LX4-62型限位开关，适用于需要三个操作位置的平移机构。
LX4-12S型限位开关，适用于需防水场合的惰性行程水甚大的平移机构。
能工作的海拔高度不超过1000M；周围温度-30℃~+40℃;空气相对湿度不大于85%;防护等级IP44。符合GB14048。5-93标准。

LX4-11	用带有滚子的单臂操作，轴在弹簧的作用下转动，使操动臂恢复到零位
LX4-12
LX4-11S
LX4-12S

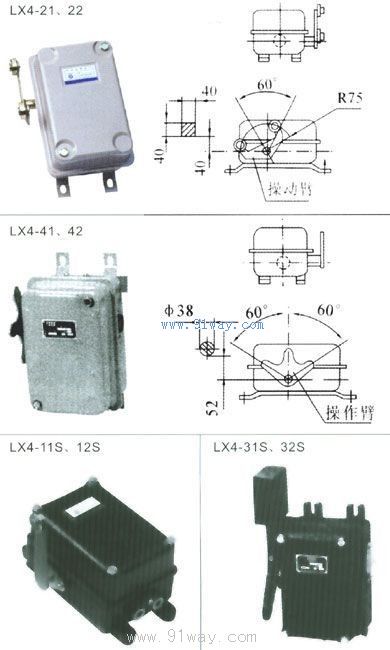

LX4-21	用于有滚子的叉形臂操动2个转位置
LX4-22
LX4-31	用带有平衡重锤的荷重杠操动，当机构托架举起了平衡重锤后，使荷重杠杆操动
LX4-32
LX4-31S
LX4-32S
LX4-41	用三叉形臂操动3个转换位置
LX4-42
LX4-61	用带有滚子的双臂操动2个转换位置

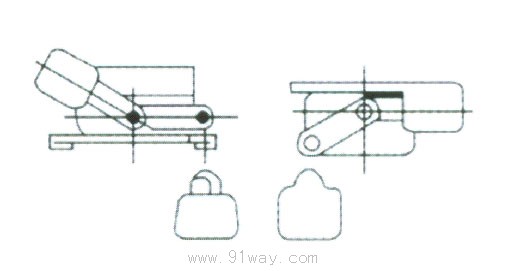

安装位置图

LX4系列限位开关
