ZFN22-12系列户内交流高压负荷开关产品详细说明：

概述
ZFN22-12系列户内高压真空负荷开关是在FN5型开关的基础上，自行开发饿新产品，主要适用于额定电压12KV，三相交流 50Hz的电网中，作为开断负荷电流及开关短路电流之用。产品保留了FN5开关结构紧凑，安装使用简便的特点，同时配以结构新颖的专用电动机，构成手动储能，合闸，手动分闸及电动储能，合闸的开关合分功能是新型环网设计的首选产品，也为原装有FN5开关环网柜直接置换真空负荷开关提供了最佳方案。
使用环境条件
1.环境温度：上限+40oC,下限-25oC
2.相对湿度：日平均值≯95%；月平均值≯95%
3.海拔高度不大于100mm；
4.没有火灾、爆炸危险、严重污秽，化学副食及剧烈震动场所。

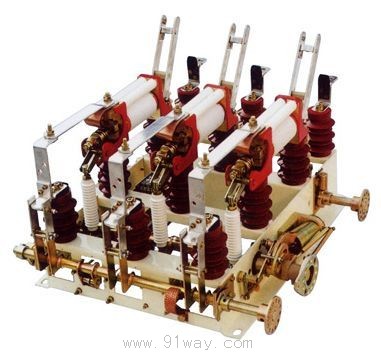

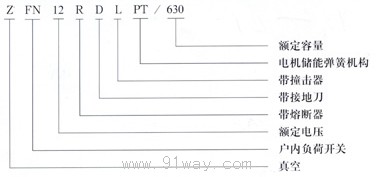

ZFN22-12系列户内交流高压负荷开关型号含义


ZFN22-12系列户内交流高压负荷开关技术参数

序号	名称	单位	参数
1	额定电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定闭环开断电流	A	630
5	额定有功负载开断电流	A	630
6	5%额定有功负荷开断电流	A	31.5
7	额定电缆充电开断电流	A	10
8	额定空载变压器开断电流		1250KVA变压器空载电流
9	额定短路关合电流	KA	50
10	额定短路峰值耐受电流	KA	50
11	4S额定热稳妥定电流	KA	20
12	额定转移电流	A	3150
13	1min工频耐受电压	KA	42
14	雷电冲击耐受电压（峰值）	KA	75
15	机械受寿命	次	1000

技术参数

序号	名称	单位	参数
1	触头开距	mm	8+1
2	触头超行程	mm	3±1
3	三相分、合闸不同期性	ms	≤2
4	合闸触头弹跳时间	ms	≤2
5	合闸速度	m/s	0.6±0.2
6	分闸速度	m/s	1±0.2
7	主电路电阻	μΩ	<150
8	分闸时间	s	>0.06
9	相间中心距	mm	210±0.2

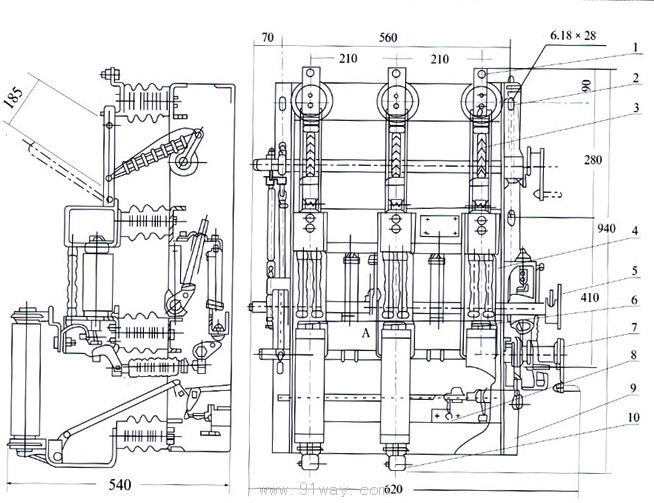

外形图

1.引入端子　　2.固定螺孔　　3.隔离开关　　4.真空管　　5.开关主轴　　6.撞击器　　7.接地刀轴　　8.保险　　9.柜架　　10.引出端子
