产品名称：

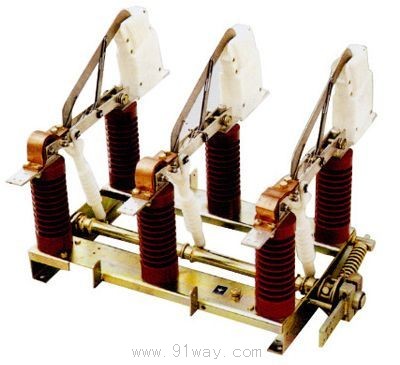

FN□-24系列户内高压负荷开关及熔断器组合电器

型号规格：

产品类别：

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

FN□-24系列户内高压负荷开关及熔断器组合电器产品详细说明：

FN□-24系列户内高压负荷开关及熔断器组合电器技术数据

序号	说明	单位	要求	参考数据
1	指示		户内型	Indoor
2	型号
3	主回路电阻
4	标准		IEC265	IEC 265
5	温度设计适合于最大温度	Deg.C	+45	=50C
5	最小温度	Deg.C	-10	-25C
6	额定电压	KV	20	24
7	最高工作电压	MskV	24	24
8	额定频率	Hz	50	50
9	额定电流	A	400	630
10	额定段时电流	kA rms	16 10	20 10
11	额定峰值电流	kA peak	40	50
12	额定单路合断能力（容量）	kA peak	40	50
13	最大分断能力	A rms	Acc.to IEC420	Acc.to IEC420
14	额定主要负载分断电流能力（容量）	A rms	Acc.to IEC420	630
15	最大主要动作负载开断能力	A rms	16	630
16	额定闭合开断能力	A rms		630
17	额定单极分断能力	A rms	45	630
18	额定电缆充电能力	A rms	45	50
19	接地分断能力	A rms A rms A rms		55 35
20	电力频率50Hz的耐受电压	kA rms kA rms	50 60	55 65
21	对地、相间、绝缘电压峰值	kV peak kV peak	125 145	145 125
22	机械寿命			2500 operation
23	当任何熔断器工作时，转动（释放）负荷开关的操作机构
24	Lever 操动手柄（上，下）
25	使用弹簧的储能操作机构
26	分/合时的最大扭矩	N.M. N.M.		64 64
27	操作角度	Degree		80
28	操作时间	Ms		35
29	燃弧时间	Ms		20
30	灭弧室			Provided
31	分离跳闸线圈脱扣类型操作电压输入电能	V W	220	Epoxy 220v 550
32	接地开关附件额定短时电流（冲击）耐受峰值电流短路合断能力工频耐压（雷电）冲击耐压间距	kA rms kA peak kA peak kV kV Mm	16	25kA rms 50 kA peak 50kA peak 55 125 275

FN□-24系列户内高压负荷开关及熔断器组合电器
