YH3120W/WS/WH型无线/有线数传称重显示器产品详细说明：

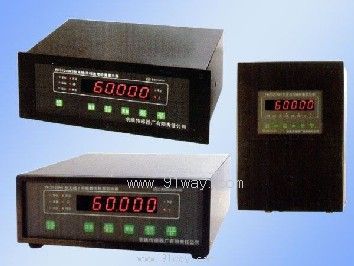

YH3120W/WS/WH型无线/有线数传称重显示器

主要技术指标
工作频率：223～235MHz、447～453MHz
信道数：16或48*（注：加*为进口模块指标）
调制方式：DSSS或MSK*
传输速率：1200bit/S或2400bit/S*
频率稳定率：±5ppm或±3ppm*
传输距离（单位：m）

模块类别	国产无线阔频0.3V		进口原装0.3W		进口原装5W
天线类别	小天线	吸盘天线	小天线	吸盘天线	吸盘天线
开阔地距离	300	800	300	800	5000

模拟量输出：一路（或二路)独立的可编程标准电流、电压信号
　　　　负载电阻 4～20mA时≤600Ω，0～10mA时≤1.5kΩ 1～5V、0～5V时≥10KΩ，0～10V时≥20kΩ
　　　　 准确度：0.15％F.S
串行通讯接口：RS-232C、20mA电流环可选
　　注：有数传时一般采用20mA电流环传输，传输距离≤200m
二路继电器输出接口：输出常开（或常闭）触点（250V 5A）
显示器：六位红色0.8英寸LED数码管
外显示器接口：可驱动并联相接的三台外显示器
使用环境：
电源AC220+22-33V，50±1Hz
温度 -10～50℃
湿度 40℃(20～90)％RH
安装、外形、开孔（外形：宽×高×深或厚 开孔：宽×高 单位：mm）

型号	YH3120W	YH3120WS	YH3120WH
安装	台式	盘装式	墙挂式
外型	108×284×250*/290	140×335×205	366×266×98
开孔		130+1×320+1	孔距：402×230 φ7

注：表中加*号尺寸为不带无线发射仪表尺寸

YH3120W/WS/WH型无线/有线数传称重显示器主要功能

称重测量通道自动标定和手动标定功能
变送输出通道自动标定和变送范围任意设置、迁移功能
密码地址方式设置各工作参数、控制参数及进入各种标定模式
可编程数字滤波功能
自动调零、自动定时回零和负值自动回零及零点跟踪功能
定值控制，超载报警功能
用于行车秤时可增配钢缆重量补偿功能

适用范围
与YH3120T配套组成无线数传远距离称重系统。
与TH3120S配套组成有线数传远距离称重系统。
与YH3120E/ES/H（带无线发射）配套组成无线数传远距离称重控制系统。
适用于钢包车（铁水罐车）车载电子秤、大包回转台电子秤、行车电子称等在移动中使用使用的电子秤或远离使用的电子秤。

YH3120W/WS/WH型无线/有线数传称重显示器性能特点
集称重仪表与无线/有线数传于一体。
电子秤无线/有线远程标定。
无线数传仪表选用高性能无线数传电台，数据传输灵敏度高、误码率低、稳定性能好、可靠性高。
所有标定、设定均实现前面板操作，且操作界面友好、方便易学。
