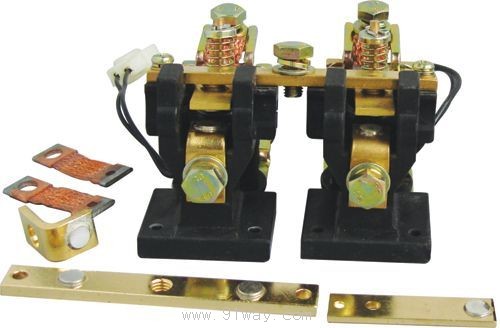

产品名称: ZJN-100A型直流接触器
型号规格: ZJN-100A型直流接触器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 直流接触器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZJN-100A型直流接触器产品详细说明:
用途
ZJN100A、200A系列接触器适用于电瓶车、电动叉车等电控装置,尤其适合维修国外电动叉车,性能相同。

技术参数

ZJN100A主触点电流 阻性负载τ=1ms,100A,感性负载(DC-5)为阻性负载60%le,最大允许通过电流400A,10ms
ZJN200A主触点电流 阻性负载τ=1ms,200A,感性负载(DC-5)为阻性负载60%le,最大允许通过电流800A,10ms
抗电强度 50Hz 1000V AC 1min
动作时间 冷态吸合时间:≯30ms,释放:≯30ms
动作特性 冷态吸合电压:≯66%
冷态释放电压:≯30%,≮5%
机械寿命 100万次
电寿命 阻性负载(τ=1ms):5万次,感性负载(DC-5):为阻性负载60%le,2万次
线圈保持电流()
产品型号 线圈电压(V)
24 48
ZJN100A 0.83 1.65
ZJN200A 0.73 1.45
注:线圈参数可按用户要求更改

使用条件
1、环境温度:-25~+40℃;
2、海拔高度:0~2000米;
3、25℃最大相对湿度:90%;
4、固定处的振动:10~50Hz,10m/s2;
5、冲击:30m/ s2;
6、安装方向:任意
7、电源电压波动范围:0.7-1。1Ue
8、工作制:8H长时

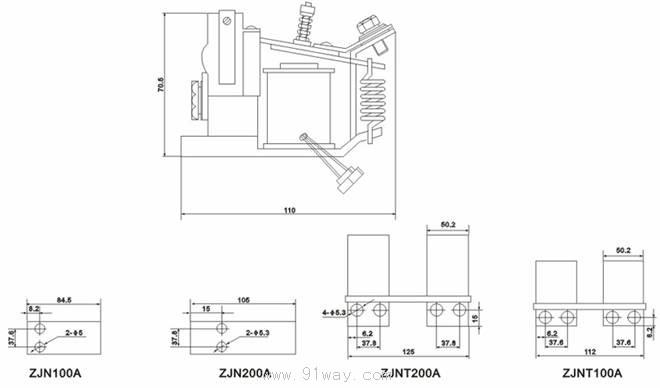

ZJN-100A型直流接触器外型安装图
ZJN-100A型直流接触器安装尺寸

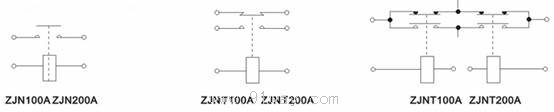

线圈原理图
ZJN-100A型直流接触器接线图

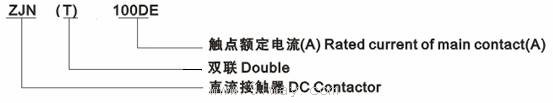

产品型号含义

ZJN-100A型直流接触器型号说明

ZJN-100A型直流接触器

ZJN-100A型直流接触器
