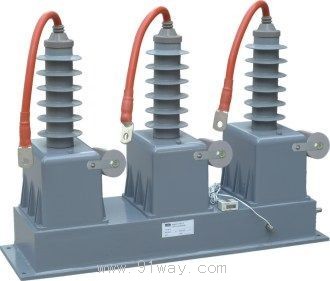

产品名称: FGBZ,FGBS复合式过电压保护器
型号规格: FGBZ,FGBS复合式过电压保护器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 过电压吸收器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FGBZ,FGBS复合式过电压保护器产品详细说明:
FGBZ,FGBS复合式过电压保护器是目前最先进的过电压保护器。是阻容吸收器和避雷器的有机结合,可有效保护操作过电压,同时具有了避雷的功能。广泛地用于真空断路器操作的电动机、电抗器、变压器和配电线路中。
该产品采用四星型三相组合式接法,增加了无触点自控装置。具有很好的相间保护功能,同时在电网正常运行和发生单相接地故障时,阻容吸收器易损坏的电容部分与电网隔离,避免了阻容吸收器本身的高事故率。避雷器与阻容部分采用特殊结构连接,最有效的降低了体积,整体结构紧凑美观。
FGBZ、FGBS型复合式过电压保护器除保留了一般阻容吸收器与避雷器并联后应该具有的整体技术特点外,尚有以下优点:相间保护好;无须单独测算阻容吸收器和避雷器的绝缘配合问题;不受电网高次谐波侵扰;不会向电网提供附加的接地电容电流,利于整体电气设计;有利于消除谐振过电压;分散性小,不受大气条件影响;可装放电动作记录器,以了解和监视保护器的动作状况。

一、FGBZ,FGBS复合式过电压保护器用途及执行标准
交流中压3~66kV电力系统,对真空开关开断产生的操作过电压,专用的保护设备是阻容吸收器,但其不能防雷和其它高幅值的过电压。另一方面,避雷器即使进行了组合式设计,依然不能达到完全防止有危害操作过电压的理想效果。按正确的配置方式,将两者进行组合的产品,就是复合式过电压保护器(以下简称保护器)。
本保护器用于柜内使用,与真空开关配套。为高频震荡吸收、高幅阀式限压相结合的装置,既可以最有效限制操作过电压,又具有强大的防雷功能。复合式的模块设计,省去了用户独立设计的复杂演算和选型,大大降低了电气设计中绝缘配合的失误率。采用四星型三相组合式接法,满足我国电网实际情况,相间保护能力强。干式设计,全封闭结构,安全耐用,紧凑美观,有效实现了全功能、小型化。
保护器技术规范依据以下标准执行:
GB11032-2000《交流无间隙金属氧化物避雷器》
JB/T9672-1999《有串联间隙金属氧化物避雷器》
GB311.1-1997《高压输变电设备的绝缘配合》
GB11024.1-2001《1kV以上电力并联电容器》
GB3667-1997《交流电动机电容器》
DL/T620-1997《交流电气装置的过电压保护和绝缘配合》

二、FGBZ,FGBS复合式过电压保护器使用条件
*环境温度:不高于+40℃,不低于-40℃;
*海拔高度:不超过1500m(1500m以上为专用高原型产品);
*电源频率:50±2Hz;60±2Hz;
*地震烈度:7度及以下;
*最大风速:35m/s;
*安装点空气中无腐蚀性、爆炸性气体或尘埃;
*安装点短时工频电压升高不得超过吸收器额定电压。

三、型号定义

FGBZ,FGBS复合式过电压保护器
